合成コーナー（Complex Corner）PropertyManager のコーナー トリートメント（Corner Treatment）オプションが強化されています。また、構造システムもより簡単に作成および編集できます。
合成コーナー PropertyManager
この PropertyManager を開くには:
- 3 つ以上の交差する鋼材を含むモデルを開きます。
- FeatureManager® デザイン ツリーで、コーナー管理（Corner Management）
を展開します。
- 合成コーナー グループ（Complex Corner Group）を右クリックし、フィーチャー編集（Edit Feature）を選択します。
以下の機能強化が含まれています。

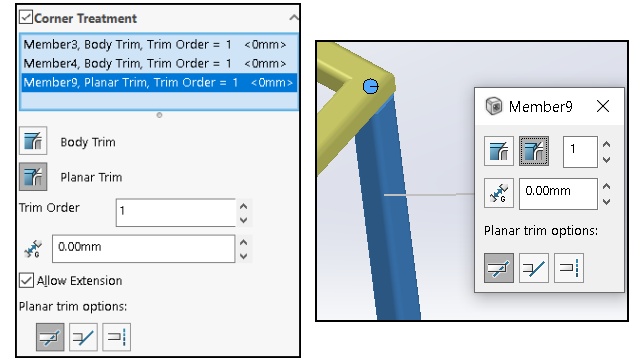

- コーナー トリートメント（Corner Treatment）では、鋼材ボックスにボディ トリム鋼材と平面トリム鋼材が表示されます。鋼材を選択し、ボディ トリム（Body Trim）または平面トリム（Planar Trim）をクリックすると、トリム タイプを変更できます。
- ボディ トリム、平面トリム、トリム順序など、選択した鋼材の詳細は、グラフィック領域ではコールアウトとして表示されます。
- アイコンは平面トリム オプションを表します。
構造システムへのアクセス
以下の機能強化が含まれています。
- 構造システム モデルを開くと、SOLIDWORKS は構造システム（Structure System）タブをアクティブにするためのメッセージを表示します。
- 新規ファイルの場合は、CommandManager に構造システムを作成（Create Structure System）が表示されます。構造システムを作成（Create Structure System）をクリックすると、SOLIDWORKS に主要鋼材（Primary Member）PropertyManager が表示されます。
- 構造システムを含むファイルの場合、CommandManager に構造システムの編集（Edit Structure System）が表示されます。
- 複数の構造システムを含むファイルの場合、FeatureManager デザイン ツリーから編集する構造システムを選択する必要があります。
