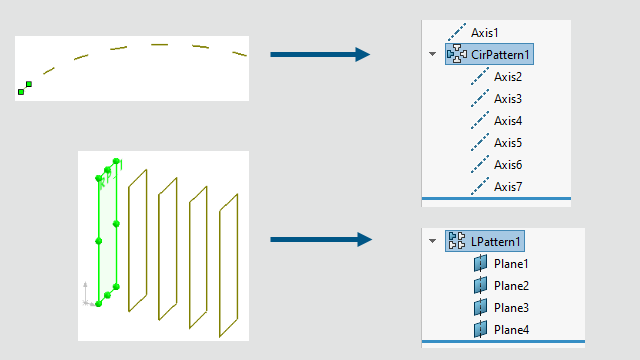

平面および軸の直線パターンまたは円形パターンを作成できます。
参照ジオメトリをパターン化するには:
- 部品を開き、をクリックし、直線パターン（Linear Pattern）または円形パターン（Circular Pattern）を選択します。
- PropertyManager で参照ジオメトリ（Reference Geometry）を選択します。
- パターン化する参照平面または参照軸（Reference Plane or Reference Axis to Pattern）
で、パターン化する平面または軸を選択します。
- パラメータを指定し、
をクリックします。
方向 1（Direction 1）および
方向 2（Direction 2）の間隔とインスタンス パラメータは変更できます。インスタンスはスキップ、変更、および削除できます。
制限事項:
- 平面にスケッチが含まれている場合、平面パターンはスケッチをパターン化しません。
- パターンには、1 つの平面または 1 つの軸のいずれか 1 つの参照ジオメトリ エンティティのみ含めることができます。
