3DEXPERIENCE platform から PDF ファイルをブロックとしてインポート（DraftSight Connected のみ） （2025 FD02）

3DEXPERIENCE platform から PDF ファイルをブロックとしてインポートするには、IMPORTPDFFROM3DEXPERIENCE コマンドを使用します。

3DEXPERIENCE platform から PDF ファイルをブロックとしてインポートするには:
  1. 次のいずれかの操作を行います:
    • インポート（Import） > 3DEXPERIENCE からインポート（Import from 3DEXPERIENCE） をクリックします。
    • ファイル（File） > インポート（Import） > 3DEXPERIENCE からインポート（Import from 3DEXPERIENCE）
    • コマンド ウィンドウで、IMPORTPDFFROM3DEXPERIENCE と入力します。

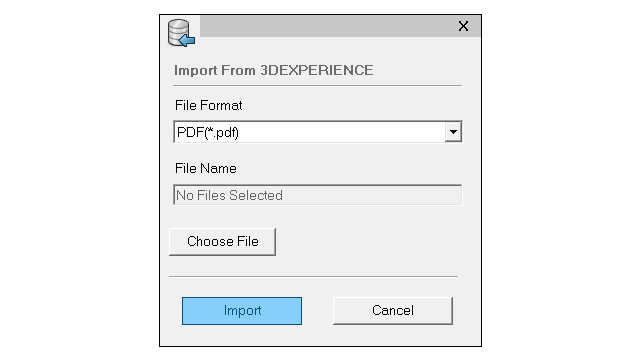

  2. 3DEXPERIENCE からインポート（Import from 3DEXPERIENCE）ダイアログ ボックスで:
    1. ファイル形式（File Format） で PDF（*.pdf） を選択します。
    2. ファイルを選択（Choose File） をクリックします。
  3. 開く（Open）ダイアログ ボックスで:
    1. PDF ファイルを選択します。
    2. 開く（Open）をクリックします。

    3DEXPERIENCE からインポート（Import from 3DEXPERIENCE）ダイアログ ボックスでファイル名（File Name）フィールドに選択されたファイル名が表示されます。

  4. インポート（Import）をクリックします。
  5. PDF インポート（PDF Import） ダイアログ ボックスで、OK をクリックします。
