電気属性の高速アクセスと簡単な検索（2025 SP3）

SOLIDWORKS Routing では、電気属性をより効率的に検索して使用できます。改善されたアクセスと検索バーにより、プロパティ値でワイヤとケーブルをすばやくフィルタ処理できます。

メリット: これらの改善により、電気属性が検索しやすくなり、使用が迅速になって、SOLIDWORKS Routing の他の部分との一貫性が向上します。

電気属性の拡張機能は次のとおりです。
  • 電気属性（Electrical Attributes）PropertyManager 内のクイック検索

    新しい検索バーに条件を入力して、ワイヤ リストをフィルタ処理できます。条件を入力すると、SOLIDWORKS Routing により、プロパティ値に基づいて検索条件に一致するものにリストが絞り込まれます。部分一致がサポートされ、大文字と小文字は区別されません。検索で一致するものが見つからない場合は、メッセージが表示されます。

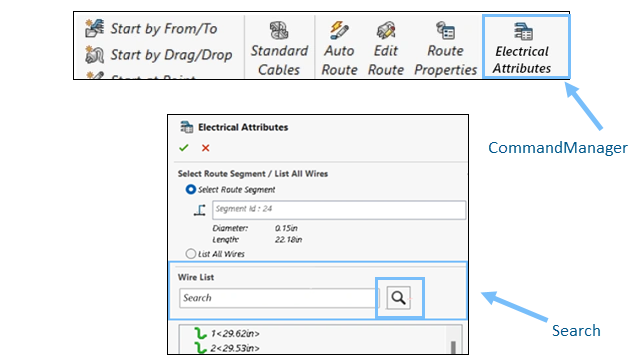

  • CommandManager とメニューから簡単にアクセス

    電気属性は、CommandManager のルーティング（Routing）タブから直接開くか、 ツール（Tools） > ルーティング（Routing） > 電気（Electrical） > 電気属性（Electrical Attributes） に移動して開くことができます。サブアセンブリのルート セグメントまたは Route1 フィーチャーを右クリックして開くこともできます。

  • ツールチップ ガイダンス

    電気属性アイコンの上にポインタを置くと、選択したルート セグメントの電気属性の表示内容がツールチップに表示されます。この情報により、ユーザーはツールを一目で把握できます。

  • コンテキスト認識の向上

    複数のサブアセンブリを含むトップレベル アセンブリで作業していると、SOLIDWORKS Routing により、電気属性を表示するルート アセンブリを選択するように求められます。ツールにアクセスするには、サブアセンブリのルート フィーチャーを右クリックします。電気属性（Electrical Attributes） PropertyManager には、3D 環境と展開ルートの両方からアクセスできます。

  • よりスマートなケーブル検索結果

    検索して結果がケーブル コアと一致すると、SOLIDWORKS Routing では、コア リスト全体ではなく、ケーブルとそれに一致するコアのみが表示されます。
