フィーチャー寸法と参照寸法からの DimXpert 寸法の作成 （2025 SP2）

DimXpert 寸法をフィーチャーと参照の寸法から作成できます。

フィーチャーと参照の寸法から DimXpert 寸法を作成するには:

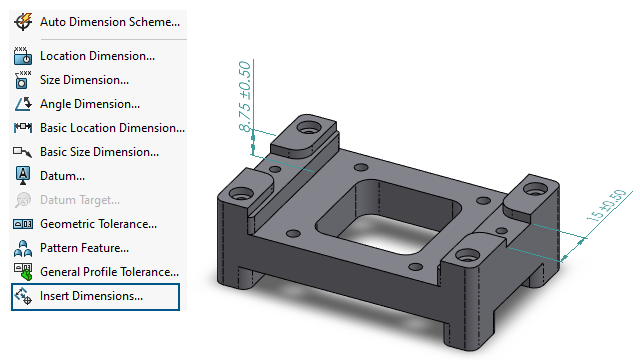

  1. 寸法を挿入（Insert Dimensions） （MBD 寸法ツールバー）をクリックするか、ツール（Tools） > MBD 寸法（MBD Dimension） > 寸法を挿入（Insert Dimensions）を選択します。
  2. PropertyManagerで次を行います:
    1. フィーチャー（Features） については、グラフィック領域または FeatureManager® デザイン ツリーからフィーチャーを選択します。
    2. フィーチャー寸法（Feature Dimensions） または参照寸法（Reference Dimensions）では、グラフィック領域で寸法を選択します。
    3. をクリックします。
