スロットに 2 つの個別の位置公差を作成

スロットに 2 つの位置公差を個別に作成できます。

スロットに 2 つの位置公差を個別に作成するには:
  1. サイズ寸法（Size Dimension）（MBD 寸法ツールバー）をクリックするか、ツール（Tools） > MBD 寸法（MBD Dimension） > サイズ寸法（Size Dimension）を選択します。
  2. スロットの長さのエッジをクリックし、グラフィック領域をクリックして寸法を配置します。
  3. をクリックします。
  4. 幾何公差と位置公差を適用し、グラフィック領域をクリックして公差を配置します。
  5. をクリックします。
  6. サイズ寸法（Size Dimension）（MBD 寸法ツールバー）をクリックするか、ツール（Tools） > MBD 寸法（MBD Dimension） > サイズ寸法（Size Dimension）を選択します。
  7. スロットの幅のエッジをクリックし、グラフィック領域をクリックして寸法を配置します。
  8. をクリックします。

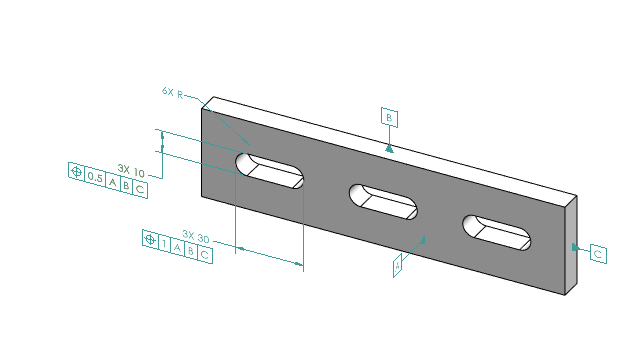

  9. 図の「6XR」など、フィーチャーに適用する寸法のタイプを選択するには、SOLIDWORKS ヘルプ: 寸法 PropertyManager の使用（Using the Dimension PropertyManager）を参照してください。
