変換タスクの構成（2025 SP1）

SOLIDWORKS アドミニストレーション ツールでは、変換タスクを設定する際に、.stl および .igs 出力ファイル フォーマットに対して、次の詳細変換オプションを使用できます。

出力ファイル フォーマット 詳細変換オプション(Advanced Conversion Options)
IGES（*.igs） 境界サーフェス（タイプ 143）（Bounded Surface (type 143)）: 選択すると、部品、アセンブリ、または選択したサーフェスの面、および他の IGES エンティティで定義されたその境界（カーブやエッジなど）が変換されます。
STL（*.stl） 解像度（Resolution）の下のユーザー定義（Custom）オプション。次のサブ オプションを含みます。
  • 偏差公差（Deviation Tolerance）: 部品全体のテソレーションを制御します。偏差の値を小さくすると、部品全体の精度がより正確なファイルが生成されます。
  • 角度公差（Angle Tolerance）: 詳細部分のテソレーションを制御します。値を小さくすると、詳細部分の表示はより正確になりますが、モデルの再構築に必要な時間が増加されます。

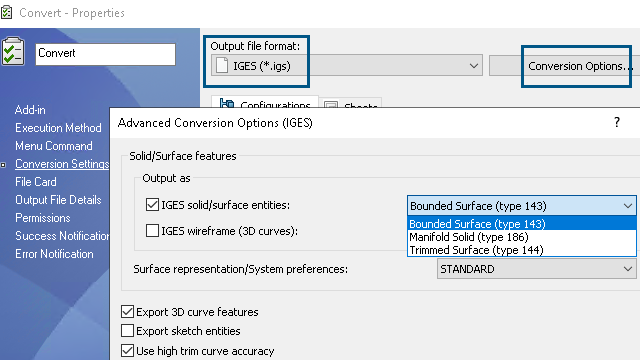

これらのオプションには、タスク（Tasks） > 変換（Convert） > 開く（Open） > 変換設定（Conversion Settings） > 変換オプション（Conversion Options）からアクセスできます。

これらのオプションは、.stl および .igs ファイル フォーマットに対する SOLIDWORKS のエクスポート（Export）システム オプションに似ています。詳細については次を参照してください: SolidWorks ヘルプ: IGES エクスポート オプション（IGES Export Options）および SOLIDWORKS ヘルプ: STL、3D Manufacturing フォーマット、アディティブ マニュファクチャリング ファイルのエクスポート オプション（STL, 3D Manufacturing Format, and Additive Manufacturing File Export Options）。
