マルチ長さエッジ フランジと自動フランジ長さ寸法

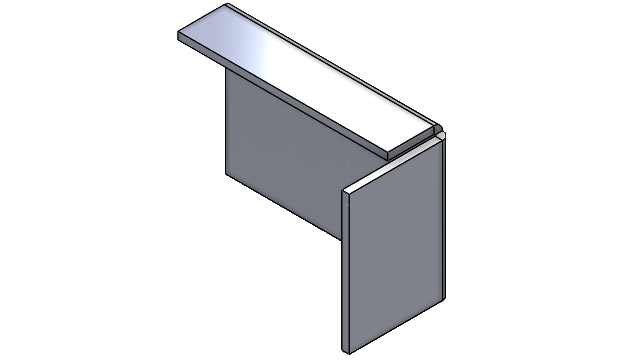

板金部品でエッジ フランジを作成するとき、長さの異なるフランジを作成できます。

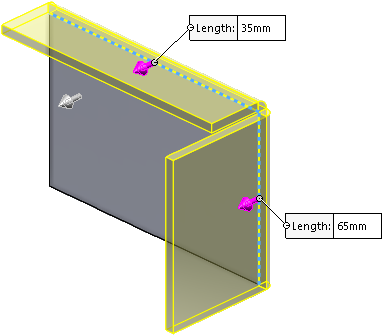

PropertyManager で、マルチ長さフランジ（Multi Length Flange）を選択し、フィーチャーで各フランジの長さを指定できます。長さ（Length） は、PropertyManager またはグラフィック領域で指定できます。

ツール（Tools） > オプション（Options） > ドキュメント プロパティ（Document Properties） > 板金（Sheet Metal） のエッジ フランジ （Edge Flange）オプションで、フランジ輪郭にフランジ長さ寸法を自動追加（Automatically add Flange Length dimension to flange profiles）を選択できます。

以下のように選択します：

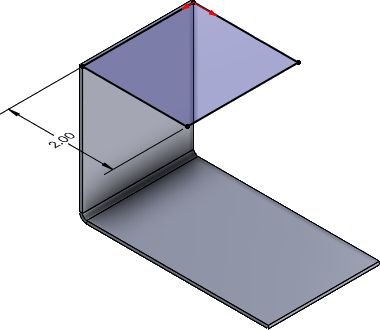

  • SOLIDWORKS が自動的にすべてのエッジ フランジの輪郭に長さ寸法を追加します
  • フランジの長さは、スケッチ寸法（フィーチャー寸法ではなく）が制御します
