シェルの接触相互作用にペナルティ剛性を適用する新しいアルゴリズムが導入されました。この機能強化により、広範囲のシェル厚み比率でパフォーマンスと精度が向上します。
図は、複数のシェル厚み比率に応じた接触相互作用のパフォーマンスの向上を示しています。
各テスト ケースに適用される力の大きさは、すべてのテスト ケースで変位範囲を小さくし、同様の最大変位を維持するために、さまざまなシェル厚み/シェル長さ比率に合わせて調整されました。
 |
 |

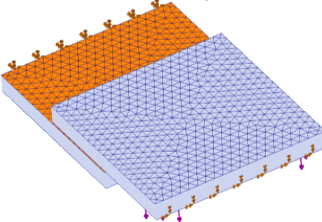

| シェル厚み/シェル長さ = 0.1 |

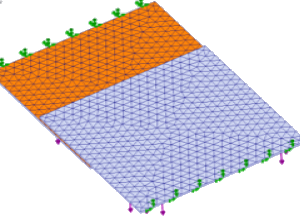

シェル厚み/シェル長さ = 0.05 |
 |
 |

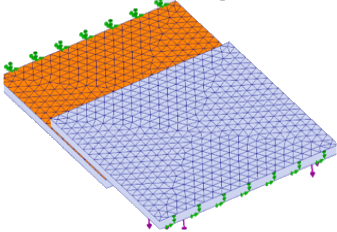

| シェル厚み/シェル長さ = 0.01 |

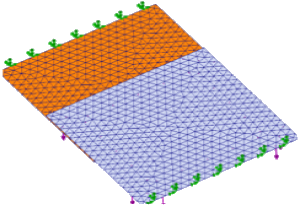

シェル厚み/シェル長さ = 0.001 |
線形静解析スタディでは、ペナルティ剛性は、シェル間、ソリッドとシェル間、サーフェス間、およびエッジとサーフェス間の接触に適用されます。
