일반 스프링 커넥터는 SOLIDWORKS Simulation Professional과 SOLIDWORKS Simulation Premium에서 사용할 수 있습니다.
다음 지오메트리 요소 유형 사이에 일반 스프링 커넥터를 사용할 수 있습니다.
- 동심 원통면

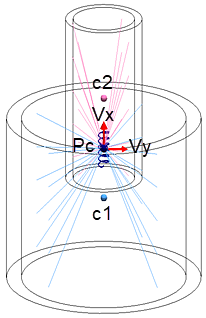

스프링 커넥터의 두 참조 절점은 두 원통의 중심(c1과 c2) 사이의 중간점에 있는 상호작용 지점(Pc)에 위치합니다. 6개의 강성 파라미터를 사용하여 참조 절점의 상대 평행이동 및 회전에 대한 스프링의 저항을 정의합니다. 스프링의 한 참조 절점은 분산 커플링을 사용하여 원통형 곡면 1의 커플링 절점에 연결되고, 두 번째 참조 절점은 원통형 면 2의 커플링 절점과 유사하게 연결됩니다.
- 비평행 및 평행 평평한 곡면
스프링 커넥터의 두 참조 절점은 두 평평한 곡면의 중심(c1과 c2) 사이의 중간점에 있는 상호작용 지점(Pc)에 위치합니다. 일반적인 스프링 공식은 스프링의 참조 절점과 평평한 곡면에 위치한 커플링 절점 사이에 분포 커플링을 적용합니다.
- 평평하지 않은 곡면

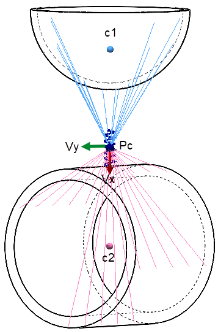

스프링 커넥터의 두 참조 절점은 구형 및 원통형 곡면의 중심(c1과 c2) 사이의 중간점에 있는 상호작용 지점(Pc)에 위치합니다. 일반적인 스프링 공식은 스프링의 참조 절점과 곡면에 위치한 커플링 절점 사이에 분포 커플링을 적용합니다.
각 일반 스프링 커넥터에 대해 최대 6개의 강성 파라미터, 로컬 좌표계, 단위 길이당 예비하중 하중을 정의할 수 있습니다.
