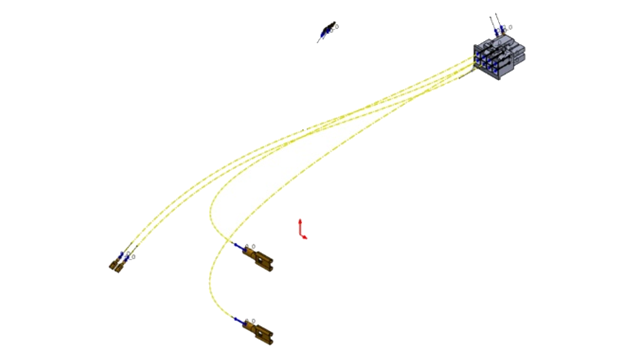

자동 라우팅 PropertyManager에서 배관 경로를 따르는 안내선을 작성할 수 있습니다. 안내선은 해당 끝 커넥터에 연결되는 가장 가까운 스케치 선분을 식별하고 그 경로를 따릅니다.
이 안내선은 수동 하니스 프로세스를 단순화하는 데 도움이 됩니다.
라우팅 경로를 따르는 안내선을 작성하려면:
- 자동 라우팅 PropertyManager의 라우팅 모드 아래에서, 자동 라우팅을 선택합니다.
- 라우팅 경로에서 라우팅 경로 따르기를 클릭합니다.
- 그래픽 영역에서 스케치를 식별하려면:
- 각 스케치를 개별적으로 선택합니다.
- 여러 스케치를 선택하려면 상자 선택을 사용합니다.
- 플라이아웃 FeatureManager 디자인 트리에서 스케치 피처를 선택합니다.
- 라우팅 경로를 미리 보려면 적용을 클릭합니다. 라우팅 경로를 나타내는 스케치의 이름은 Routing_path 다음에 Routing_path 1과 같은 순서 번호가 붙습니다.
- 마침을 클릭합니다.
