사용자는 SOLIDWORKS 3DEXPERIENCE 애플리케이션에서 자신의 설계를 .SLDXML 파일 형식으로 저장할 수 있습니다. 이러한 .SLDXML 파일의 데이터를 사용하여 SOLIDWORKS 파트 및 어셈블리를 만들 수 있습니다.
.SLDXML 파일의 정보를 SOLIDWORKS 파일로 읽는 방법:
SOLIDWORKS에서
.SLDXML 파일을 열고 다음 데이터를 새 SOLIDWORKS 파트 또는 어셈블리 파일로 읽습니다.
- 3D 모델 형상
- 어셈블리 구조
- 형상에 지정된 색

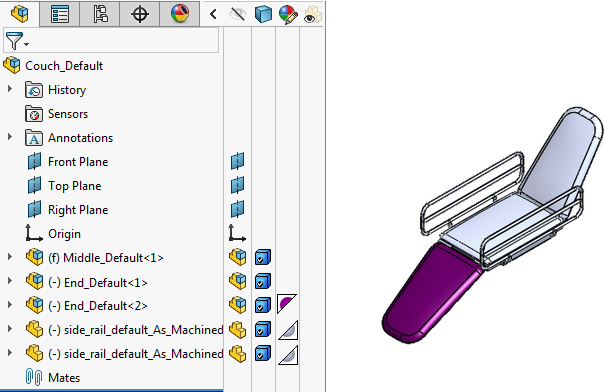

어셈블리 구조는 모델의 표시 상태를 나타내는 색과 함께 SOLIDWORKS FeatureManager 디자인 트리에 나타납니다.

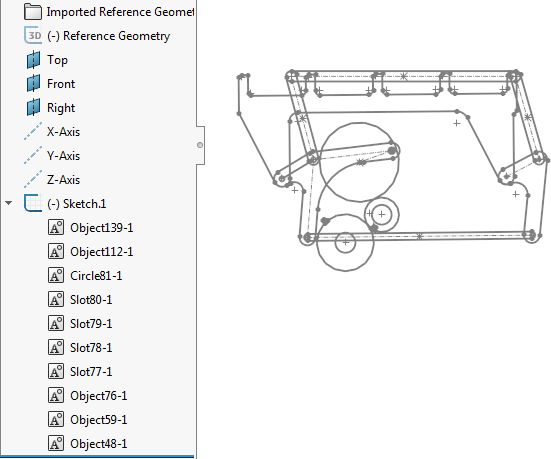

FeatureManager 디자인 트리에서 스케치가 올바른 계층으로 나타납니다. .SLDXML 파일이 유동 또는 고정 스케치 그룹을 포함할 경우 스케치 개체를 블록으로 읽도록 선택할 수 있습니다. SOLIDWORKS 3DEXPERIENCE 응용 프로그램에서 만든 스케치 구속조건은 SOLIDWORKS 스케치에서 상응하는 스케치 구속조건으로 매핑됩니다. 마찬가지로, 모든 스케치 요소도 상응하는 SOLIDWORKS 스케치 요소로 매핑됩니다.
