XYZ 좌표 지정 곡선 작성

XYZ 좌표 지정 곡선을 작성하는 방법:

  1. 곡선 도구 모음에서 XYZ 좌표지정 곡선 을 클릭하거나, 삽입 > 곡선 > XYZ 좌표지정 곡선을 클릭합니다.
  2. PropertyManager에서 다음 중 하나를 실행합니다.

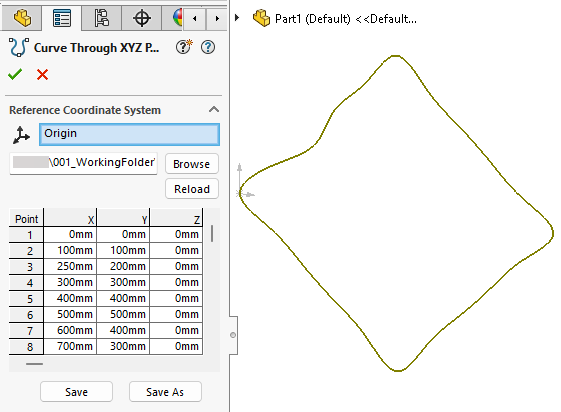

    • X, Y, Z 열에서 셀을 더블 클릭하고 각 셀에 점 좌표를 입력하여 새 좌표 세트를 만듭니다. 스케치 바깥에서 만들면 X, Y, Z 좌표가 정면 평면 좌표계와 관련되어 해석됩니다.
      열의 번호는 점이 연결되는 순서를 지정합니다.
    • 찾아보기를 클릭하고 .sldcrv 또는 .txt 파일을 선택하여 선택한 참조 좌표계의 공간에 점을 배치합니다.

  3. 옵션: 다시 로드를 클릭하여 작성에 사용된 .sldcrv 또는 .txt 파일에 대한 수정 사항을 기반으로 곡선을 업데이트합니다.
  4. 을(를) 클릭하여 곡선을 표시합니다.
    XYZ 좌표 지정 곡선 아이콘이 FeatureManager 디자인 트리에 곡선 이름 옆에 표시됩니다.

XYZ 좌표 지정 곡선 사용 팁

도구 사용 팁:

기존 곡선 파일 열기

찾아보기를 클릭하고 곡선 파일을 찾아 지정합니다. .sldcrv 파일 또는 .txt 파일과 동일한 형식을 사용하는 .sldcrv 파일을 열 수 있습니다. Microsoft Excel에서 3D 곡선을 작성하고 .txt 파일로 저장한 뒤 SOLIDWORKS에서 다시 여는 방법으로 곡선을 작성할 수 있습니다. 텍스트 편집기나 워크시트 프로그램을 사용하여 곡선점 좌표계를 포함하는 파일을 작성합니다. 파일 형식은 X, Y, Z 좌표계를 탭이나 스페이스로 구분한 세 개의 열로 구성된 목록이어야 합니다. X, Y, Z, 또는 다른 기타 데이터와 같은 열 머리글을 쓰지 마십시오.

좌표 변경하기

셀을 더블 클릭하고 새 값을 입력합니다. (값을 입력할 때 곡선의 미리보기가 그래픽 영역에 나타납니다.)

행 추가하기

마지막 숫자 행 아래 행에서 셀을 더블 클릭합니다.

행 삽입하기

아래에서 수를 선택하고, 삽입을 클릭합니다. 새 행이 선택한 행 위에 삽입됩니다.

행 삭제하기

아래에서 수를 선택하고, Delete를 누릅니다.

곡선 파일 저장하기

저장 또는 다른 이름으로 저장을 클릭하고 원하는 위치를 찾아 파일 이름을 지정합니다. 확장명을 지정하지 않으면 확장명 .sldcrv이 자동으로 추가됩니다.
