도면에 중심 표시를 삽입할 때 속성을 설정합니다. 선택한 중심 표시 유형에 따라 사용할 수 있는 옵션은 달라집니다.
중심 표시 PropertyManager 표시하는 방법
도면에서 중심 표시
(주석 도구 모음) 또는 을(를) 클릭합니다.
유형
중심 표시 스타일을 정의합니다. 자세한 내용은 스타일을 참조하십시오.
자동 삽입
|
모든 구멍
|
옵션
|
|
모든 필렛
|
옵션
|
|
모든 홈
|
옵션
홈 중심표시
|
옵션
|
연결선(N)
|
중심 표시 기호를 연결합니다.
|
|
원형선(C)
|
패턴에서 구멍을 지나는 큰 원형 중심선을 작성합니다.
|
|
방사선(R)
|
패턴의 중심에서 바깥쪽으로 패턴 구멍까지 선을 작성합니다.
|
|
베이스 중심 표시(B)
|
패턴 중심에 중심 표시를 삽입합니다.
|
직접 삽입 옵션
|
단일 중심 표시
|
|
|
선형 중심 표시
|
원이나 원호의 선형 패턴에 중심 표시를 삽입합니다. 선형 패턴이 인식된 경우, 파급
 을(를) 클릭하여 모든 패턴 인스턴스에 중심 표시를 작성합니다.
연결선. 중심 표시 기호를 연결합니다.
|

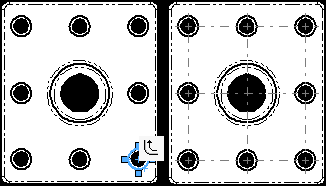

| 선형 패턴에 파급된 중심 표시 |
|
|
| 연결선이 있는 선형 중심 표시 |
|
|
원형 중심 표시
|
원이나 원호의 원형 패턴에 중심 표시를 삽입합니다.
옵션
|
| |
홈 중심 표시
|
|
| |
연결선(N)
|
새 중심 표시에 자동으로 연결선을 추가합니다(가능할 경우). |
속성 표시
문서 기본 사용을 선택 해제하여 문서 속성 - 중심선/중심 표시에서 설정된 다음 속성을 변경합니다.
|
표시 크기
|
표시 크기는 중심점에서 중심 표시
끝까지의 길이입니다.
|
|
치수 보조선
|
중심점은 치수 보조선이 표시되지 않는 중심 표시입니다. 치수 보조선을 끌어 크기를 조정할 수 있습니다.
|
|
| 선택했을 때 |
선택 취소했을 때 |
|
|
틈
|
틈은 중심 표시와 치수 보조선 사이의 거리입니다. 문서 속성 - 중심선/중심 표시에서 보기 배율로 배율 조정이 선택 취소되었을 때 틈을 변경할 수 있습니다.
|
|
| 선택했을 때 |
선택 취소했을 때 |
|
|
중심선 형식
|
|
|
| 선택했을 때 |
선택 취소했을 때 |
|
각도
|
각도
|
뷰가 회전하여 중심 표시가 같이 회전되면, 회전 각도가 여기에 나타납니다. 양수로 각도를 입력하면 중심 표시가 시계 반대 방향으로 회전됩니다. |
레이어
|
레이어
|
레이어 이름이 있는 도면에서, 레이어를 선택합니다. |
