용접 비드 PropertyManager

용접 비드 PropertyManager를 사용하여 용접 비드를 삽입하고 정의할 수 있습니다.

이 PropertyManager를 여는 방법

파트에서 용접 비드 (용접구조물 도구 모음) 또는 삽입 > 용접구조물 > 용접 비드을(를) 클릭합니다. 어셈블리에서 삽입 > 어셈블리 피처 > 용접 비드을(를) 클릭합니다.

용접 경로

스마트 용접 선택 도구 용접 형상을 선택할 경우만 사용할 수 있습니다.

용접 비드를 적용하려는 면 위로 포인터를 드래그할 수 있습니다.
  면 선택 각 고유한 용접 경로를 표시합니다. 용접 경로는 모델에서 용접 비드가 추가되는 경로입니다.

이 상자에서 용접 경로를 선택하면 그래픽 영역에서 용접 경로 미리보기의 색이 바뀝니다. 분홍색 미리보기는 용접 경로가 활성화되었음을 표시합니다. 노란색 미리보기는 용접 경로가 비활성화되었음을 표시합니다. PropertyManager에서 변경한 사항이 활성 용접 경로에 적용됩니다.

  새 용접 경로 새 용접 경로를 정의할 수 있습니다. 새 용접 경로을(를) 클릭하여 이전에 작성한 용접 경로와 분리된 새 경로를 작성합니다. 새 용접 경로을(를) 사용할 경우 스마트 용접 선택 도구을(를) 사용하지 않아도 됩니다.
용접 경로는 두 바디 사이에 지원됩니다. 세 개 이상의 바디나 한 개 바디의 면 사이에 용접 경로를 정의할 수 있습니다.

설정

설정의 옵션은 용접 경로별로 적용됩니다. 용접 경로 아래에서 항목을 선택하면 선택한 용접 경로에 대해 다음 옵션을 변경할 수 있습니다.

  용접 선택 용접 비드가 적용될 면이나 모서리를 표시합니다.
  용접 형상 두 선택 상자(용접 시작 및 용접 끝)를 제공하면 용접할 면과 모서리를 선택할 수 있습니다.

단일 바디 및 멀티바디 용접을 지정할 때 이 옵션을 사용합니다.

멀티바디의 경우 하나의 선택 상자가 여러 선택을 포함할 수 있지만 이럴 경우 다른 상자는 하나의 선택만을 포함해야 합니다.

단일 바디의 경우 각 선택 상자는 하나의 선택만을 포함할 수 있습니다.

SOLIDWORKS 소프트웨어는 선택한 용접 경로를 계산합니다.


용접 시작 용접할 단일 바디에서 면 또는 모서리를 선택할 수 있습니다.

선택한 면은 선택한 다른 면과 연속 체인을 형성할 수 없습니다.




용접 끝 면 또는 모서리를 선택하여 용접 시작에서 선택한 바디에 연결을 지정할 수 있습니다.

멀티바디 파트의 경우 용접 끝 요소가 용접 시작 바디에서 올 수 없고 그 반대도 마찬가지입니다.

단일 바디 파트의 경우 용접 시작에서 면을 선택하면 용접 끝에서 모서리를 선택해야 합니다.
  용접 경로 단일 선택 상자를 제공하면 용접할 면과 모서리를 선택할 수 있습니다.
dim_rad.png 비드 크기 비드 두께를 설정합니다.
  탄젠트 연장 용접 형상을 선택할 경우만 사용할 수 있습니다.

용접 비드를 선택한 면이나 모서리에 접한 모든 모서리에 적용됩니다.

이 옵션을 선택 취소하면 다음을 선택할 수 있습니다.

선택

용접 비드를 선택한 면이나 모서리에 적용합니다.

양면

용접 비드를 선택한 면이나 모서리와 반대편 면이나 모서리에 적용합니다.

전체 둘레

용접 비드를 선택한 면이나 모서리와 모든 인접 면과 모서리에 적용합니다.
  용접 기호 정의 용접 기호 설정을 정의할 수 있는 용접 기호 대화 상자를 엽니다. 용접 기호는 활성 용접 비드에 부착됩니다.

시작단/끝단 길이

아래 나온 설정이나 그래픽 영역에서 핸들을 사용하여 용접 비드를 조정할 수 있습니다.
  시작점 첫 번째 끝단에서 용접 비드를 시작할 위치를 정의할 수 있습니다.
반대 방향 반대편 끝단부터 용접 비드를 시작합니다.
  용접 길이 용접 비드 길이를 설정합니다.

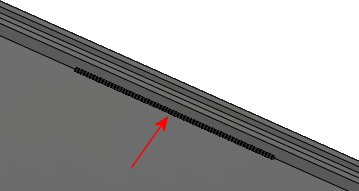

및 및 용접 길이 (으)로 정의된 용접 비드

단속 용접

틈 및 용접 길이 단속 용접 비드에 대한 용접 길이와 틈을 설정할 수 있습니다.
피치 및 용접 길이 단속 용접 비드에 대한 용접 길이와 피치를 설정할 수 있습니다. 피치는 용접 길이 더하기 틈으로 정의되고 한 용접 비드 중심에서 다음 용접 비드까지로 계산됩니다.
지그재그형 용접 비드를 양면(으)로 설정할 경우 사용할 수 있습니다. 용접 비드가 용접할 바디의 양면에 번갈아 적용됩니다.
