Defeature - Defeature 완성

파트 및 어셈블리의 경우, 상세하지 않은 모델을 개별 파트 파일에 저장하거나 완전히 상세한 버전의 파생 설정으로 저장할 수 있습니다.

Defeature PropertyManagerDefeature 완성 페이지를 여는 방법

  1. Defeature (도구 도구 모음)를 클릭하거나 도구 > Defeature를 클릭합니다.
  2. 단일 바디 파트, 멀티바디 파트 및 어셈블리의 경우 PropertyManager에서 지오메트리 단순화 방법 또는 실루엣(어셈블리 또는 파트 ) 방법을 선택합니다.
    지오메트리 단순화 방법을 사용하는 단일 바디 파트의 경우 PropertyManager에서 유지하기 페이지를 엽니다.
  3. Defeature 완성 페이지가 나타날 때까지 다음 을 클릭합니다.

PropertyManager에서 선택한 옵션은 원본 모델에 저장됩니다. Defeature 가 FeatureManager 디자인 트리에 나타납니다. 모델을 개별 파일에 저장하는 옵션을 선택한 경우 다른 이름으로 저장 대화 상자가 나타납니다.

결과

다음 옵션 중 하나를 선택하여 결과를 관리합니다.

새 문서로 저장 세부 정보가 제거된 파트 또는 어셈블리를 개별 파트 파일에 저장합니다. 파트에는 원본 파트나 어셈블리에 대한 참조가 없습니다.

실루엣 방법의 경우 각 defeature 그룹에 대한 그룹 폴더가 FeatureManager 디자인 트리에 표시됩니다. 이 단계 이후 그룹 병합을 선택하는 경우 폴더 이름은 병합됨입니다. 폴더는 단순화로 생성된 각 바디에 대한 피처 를 포함합니다.

지오메트리 단순화 방법의 경우 파트 파일에는 Defeatured1 피처가 포함되어 있습니다.

어셈블리에 모션을 허용하도록 지정한 경우 모델은 어셈블리로 저장됩니다. 모션 페이지에서 정의된 각 그룹은 세부 정보가 제거된 어셈블리에서 부품으로 저장됩니다.

원본에 링크를 선택하여 디피처 모델을 원본 모델에 연결합니다. 모델을 오른쪽 클릭하고 외부 참조를 클릭하여 외부 참조를 연결, 잠금 해제 또는 분리할 수 있습니다. 외부 참조 잠금 및 분리를 참고하십시오.

새 설정 작성 Defeature를 설정으로 저장합니다. 참조 형상을 포함하려면 최상위 참조 형상 포함을 선택합니다(어셈블리만 해당).

부품에 첨부된 댕글링 참조를 방지하려면 디피처된 설정의 부품을 모체 설정으로 변경하거나 부품을 모체 설정에서 디피처된 설정으로 변경하지 마십시오.

댕글링할 수 있는 참조에는 첨부된 주석과 치수가 포함됩니다.

실루엣 방법을 선택한 경우에 사용 가능합니다.

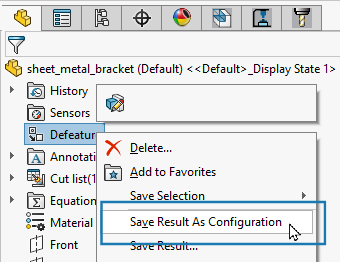

다음 사용을 위해 설정 저장 세부 정보가 모두 보존된 원본 모델에 Defeature 옵션을 저장합니다. 파트: Defeature 요소를 생성한 후 이 옵션을 선택하면 파생 Defeature를 설정으로 계속 저장할 수 있습니다. FeatureManager 디자인 트리에서 Defeature 요소를 오른쪽 클릭하고 설정으로 결과 저장을 클릭하여 파생된 Defeature를 설정으로 저장합니다.

FeatureManager 디자인 트리에서 Defeature 를 오른쪽 클릭하고 피처 편집 , 결과 저장, 결과를 링크와 저장 또는 삭제를 클릭할 수 있습니다.
