누락된 요소 팝업 도구 모음

어셈블리의 부품을 대치할 때 누락된 요소 팝업 도구 모음을 사용하여 메이트 참조를 대치할 경우 기존 메이트를 탐색할 수 있습니다.

팝업 도구 모음에서 다음과 같이 할 수 있습니다.
  • 대치 파트만 표시, 대치 파트를 관련 파트와 함께 표시, 또는 전체 어셈블리 표시
  • 선택 및 작업 취소
  • 메이트 삭제
  • 메이트 건너뛰기
  • 메이트 맞춤을 전환합니다.

누락된 요소 팝업 도구 모음에 액세스하려면 대치 PropertyManager에서 메이트 재실행 옵션을 선택합니다.

  1. 부품을 오른쪽 클릭하고 부품 대치를 선택합니다.
  2. PropertyManager에서:
    1. 대치하는 항목 의 경우 대치 부품을 선택합니다.
    2. 옵션 아래에서 메이트 재실행을 선택합니다.
    3. 을 클릭합니다.

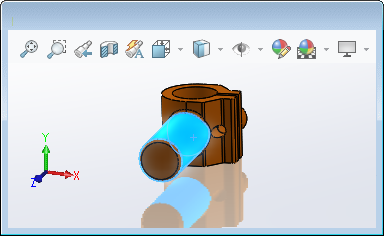

    메이트 요소 PropertyManager가 열립니다. 누락된 요소 팝업 도구 모음이 나타나고 창에는 누락된 요소가 강조 표시된 상태로 원래 부품이 표시됩니다.





  독립적 표시 누락된 메이트 요소에 집중할 수 있도록 그래픽 영역에 표시할 부품을 제어합니다. 독립적 표시를 클릭하고 다음 중에서 선택합니다.
선택 요소 삽입하는 부품만 표시합니다.
요소 및 메이트된 파트 삽입하는 부품과 대치하는 파트에 메이트된 부품을 표시합니다.
전체 어셈블리 어셈블리에서 보이는 부품을 모두 표시합니다.
실행 취소 이전 작업을 실행 취소합니다.
메이트 삭제 선택된 메이트를 삭제합니다.
다음 참조 현재 선택된 요소에 대해 작업을 하지 않고 목록에서 다음 메이트 요소를 선택합니다.
메이트 맞춤 뒤집기 메이트 맞춤을 전환합니다.
