툴링 분할 PropertyManager

툴링 분할을 삽입하여 금형에 대한 코어와 캐비티를 만들 수 있습니다.

툴링 분할을 작성하려면 파트의 곡면 바디 폴더에 최소한 세 개의 곡면 바디가 있어야 합니다. 코어 곡면 바디, 캐비티 곡면 바디, 분할 곡면 바디. 여러 파트에 대해 또는 동일 파트의 여러 인스턴스에 대해 툴링 분할에서 금형을 만들 수 있습니다.

코어 및 캐비티 블럭이 움직이지 않도록 금형 파트에 툴링 분할을 삽입하기 전에 분할 곡면의 둘레를 따라 인터락 곡면을 추가할 수 있습니다. 또한 툴링 분할을 삽입할 때 자동으로 인터락 곡면을 만들 수도 있습니다. 금형 파트에서 구멍을 막기 위해 폐쇄 곡면을 추가할 수 있습니다.
금형 파트에 미리 곡면 바디를 포함시키지 않을 경우 툴링 분할 명령에서 자동으로 붙일 수 있는 별도 곡면의 모음을 포함시킬 수 있습니다.

툴링 분할 PropertyManager를 열려면 다음 중 하나를 수행합니다.

  • 툴링 분할 (몰드 도구 도구 모음)을(를) 클릭합니다.
  • 삽입 > 금형 > 툴링 분할를 클릭합니다.
  • 툴링 분할 피처를 오른쪽 클릭하고 피처 편집 fm_edit_feature.gif을(를) 클릭합니다.

블럭 크기

dim_lin_d.png 방향1 깊이 금형 코어에서 분할의 깊이를 지정합니다.
dim_lin_d.png 방향2 깊이 금형 캐비티에서 분할의 깊이를 지정합니다.
  인터락 곡면 분할 금형에 대한 인터락 곡면을 자동으로 작성합니다.
구배 각도 인터락 곡면에 대한 구배 각도를 지정합니다.

코어

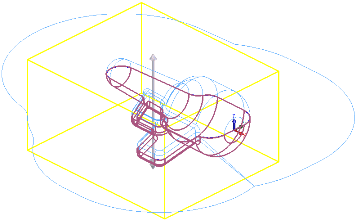

surface.png 코어 곡면 바디 금형 코어를 정의하는 선택된 곡면을 표시하고 강조표시합니다.


캐비티

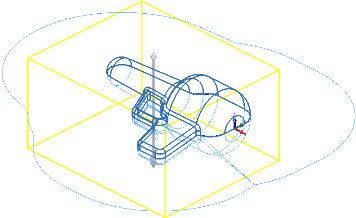

surface.png 캐비티 곡면 바디 금형 캐비티를 정의하는 선택된 곡면을 표시하고 강조표시합니다.


분할 곡면

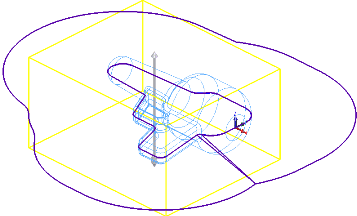

surface.png 분할 곡면 바디 금형 분할 곡면을 정의하는 선택된 곡면을 표시하고 강조표시합니다.

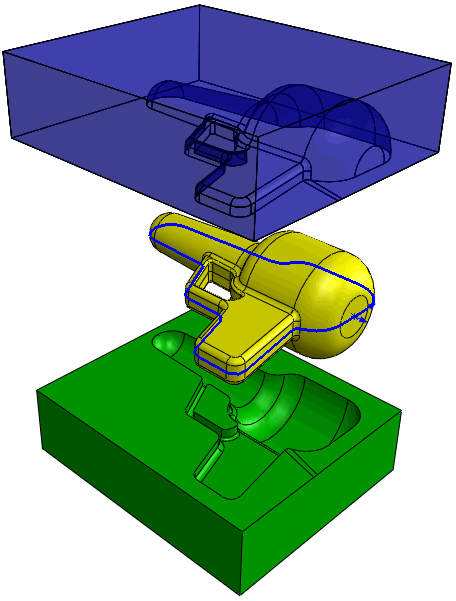

툴링 분할 후 금형
