문서 속성 - 노트

노트의 문서 수준 제도 설정을 지정할 수 있습니다. 모든 문서 유형에 사용할 수 있습니다.

이 페이지를 여는 방법

도면을 연 상태에서 옵션 (표준 도구 모음)을 클릭하고 문서 속성 탭을 선택한 다음 주석 > 노트를 선택합니다.

일반 제도 표준

일반 제도 표준 선택한 제도 표준 페이지 설정을 사용합니다.

기본 노트 규격

기본 노트 규격
규격 선택:
  • ANSI
  • Iso
  • DIN
  • JIS
  • Bsi
  • GOST
  • GB

지시선 유형

지시선 유형 다음에서 선택합니다. 유형
지시선 두께 다음에서 선택합니다. 두께를 선택하거나 사용자 정의 크기를 선택하고 원하는 두께를 입력합니다.

문자

글꼴

글꼴을 수정하기 위해 클릭합니다.
문자 맞춤 선택:
  • 가운데
  • 좌측면
  • 우측면

지시선 고정점

지시선 고정점 기본 고정점 위치를 선택합니다.
  • 근접하게
  • 왼쪽
  • 오른쪽

지시선 표시

지시선 표시 다음 중에서 선택합니다.
  • 직선형(S)
  • 굽은형. 수평 굽힘선이 있는 지시선을 삽입합니다.(문자와 정렬) 다음 중에서 선택합니다.
    • 문서 지시선 길이 사용. 주석 페이지 설정에서 지시선 길이가 파생됩니다.
    • 지시선 길이. 지시선의 구부러지지 않은 부분의 길이를 입력할 수 있습니다.
  • 밑줄
  • 자유곡선
  • VDA(V)
지시선 맞춤 스내핑 (DIN과 JIS 규격의 문서에 사용). 부품 번호 안의 지시선이 부품 번호의 한 면에 스냅할 수 있도록 합니다.

괘선

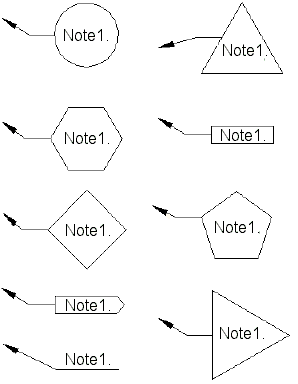

유형 노트 텍스트를 테두리 없이 표시하려면 없음을 선택하고, 테두리를 사용하려면 유형을 선택합니다.
크기 목록에서 크기 선택(지정된 문자의 수), 끼워 맞춤(자동으로 문자에 맞게 조정) 또는 사용자 정의 크기(부품 번호의 크기 직접 지정).
끼워 맞춤을(를) 선택하면 간격을 추가하여 테두리와 문자 간 오프셋을 지정할 수 있습니다.
끼워 맞춤 0.25인치의 간격으로 끼워 맞춤

서식

단락 간격 인접 단락과의 간격을 설정합니다.

모든 텍스트를 선택할 경우 단락 사이 .25인치

테두리가 있는 경우 마침표를 표시하지 않음 노트에 테두리가 있는 경우 단락 번호 뒤에 마침표를 표시하지 않습니다.

레이어

레이어
레이어를 선택합니다.
도면의 레이어를 문서 속성으로 선택하려면 먼저 작성해야 합니다.
이러한 레이어 설정을 적용하려면 도면뷰 문서에서 레이어(레이어 도구 모음)로 표준 규격대로를 선택해야 합니다.
