3DEXPERIENCE Exchange 개요

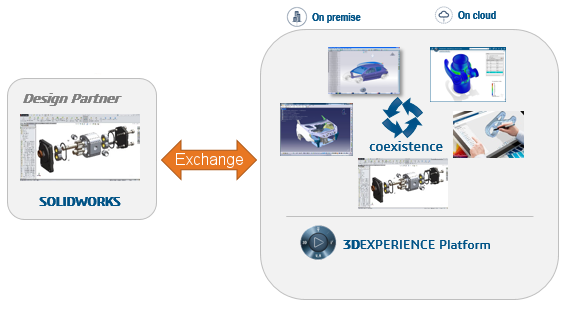

3DEXPERIENCE Exchange 애드인을 통해 SOLIDWORKS 사용자가 SOLIDWORKS Connected와 같은 3DEXPERIENCE 원본의 콘텐츠 패키지로 안전하게 작업할 수 있습니다. SOLIDWORKS 사용자는 원활하게 패키지를 열고 파일을 수정하고 3DEXPERIENCE 콘텐츠 패키지를 3DEXPERIENCE 원본으로 반환할 수 있습니다.



워크플로

  1. SOLIDWORKS 무료 다운로드 웹 페이지에서 SOLIDWORKS용 3DEXPERIENCE Exchange 애드인을 다운로드하여 설치합니다.
  2. 애드인을 활성화합니다.
  3. 패키지를 불러옵니다.
  4. 파일을 수정합니다.
  5. 패키지를 내보냅니다.

애드인 활성화

애드인을 활성화하려면 SOLIDWORKS에서 도구 > 애드인을 클릭하고 기타 애드인에서 3DEXPERIENCE Exchange를 선택합니다. 3DEXPERIENCE Exchange 가 작업 창에 표시됩니다.
SOLIDWORKS 2020 이상이 있어야 합니다.

패키지 불러오기

3DEXPERIENCE Exchange에서는 .SLDPKG 패키지를 작업 공간으로 불러온 다음 작업할 단일 패키지를 활성화합니다. 패키지 간에 전환하여 필요한 패키지를 활성화할 수 있습니다.
패키지에는 SOLIDWORKS 파일만 포함될 수 있습니다.

수정

활성 패키지에서 변경되지 않음과 같은 편집 가능한 상태의 3DEXPERIENCE 원본 파일을 수정할 수 있습니다. 어셈블리의 경우 부품을 추가하고 제거할 수 있습니다. 3DEXPERIENCE Exchange는 참조를 확인하고 패키지에 필요한 참조를 추가하라는 메시지를 표시합니다.

읽기 전용 상태의 원본 파일은 수정할 수 없습니다. 3DEXPERIENCE 원본 파일의 설정은 삭제할 수 없습니다.

내보내기

수정된 패키지를 완료할 때, .SLDPKG 파일로 내보내 3DEXPERIENCE 원본 사용자에게 반환합니다.
