용접구조물 및 구조 시스템의 프로파일 크기

용접구조물 및 구조 시스템의 경우, 설계 변수 테이블 및 설정 테이블에서 프로파일 크기를 선택할 수 있습니다.

구성된 프로파일의 경우, 설계 변수 테이블 및 설정 테이블에 목록에서 설정의 프로파일 크기를 선택할 수 있는 프로파일 크기 열이 표시됩니다.

설계 변수 테이블에서 설정에 대한 프로파일 크기를 지정하려면 다음을 수행합니다.

1. 여러 개의 설정이 있는 파트를 엽니다.
2. Excel 설계 변수 테이블(도구 도구 모음) 또는 삽입 > 테이블 > Excel 설계 변수 테이블을 클릭합니다.

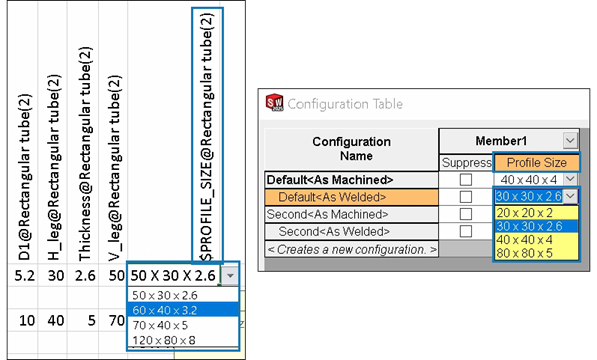

   설정에 대해 프로파일 크기를 지정할 수 있는 $PROFILE_SIZE 열이 나타납니다.

설정 테이블에서 설정에 대한 프로파일 크기를 지정하려면 다음을 수행합니다.

1. 여러 설정이 있는 파트에서 ConfigurationManager 탭을 클릭합니다.
2. 테이블 을 확장합니다.
3. 설정 테이블 을 오른쪽 클릭하고 테이블 표시를 클릭합니다.

   설정에 대해 프로파일 크기를 지정할 수 있는 프로파일 크기 열이 나타납니다.

4. 선택 사항: 설정 테이블에 용접구조물 피처를 추가하려면 피처를 마우스 오른쪽 버튼으로 클릭하고 피처 구성을 클릭합니다.

   그런 다음 목록에서 프로파일 크기를 선택하여 해당 열을 설정 테이블에 추가하고 프로파일 크기를 지정하면 됩니다.
