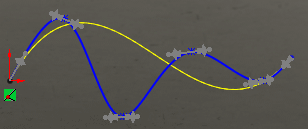

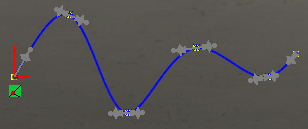

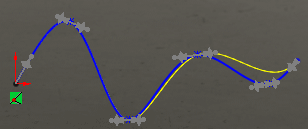

자유 곡선 단순화 자유곡선 단순화 도구를 사용하여 자유곡선에서 점의 수를 줄이고 복잡한 자유곡선이 있는 모델에서 작업 속도를 빠르게 할 수 있습니다. 이제 불러오기와 요소 변환, 요소 오프셋, 교선, 면 곡선과 같은 도구로 생성한 자유 곡선을 단순화할 수 있습니다. 상위 주제B-자유곡선 자유곡선 단순화 자유 곡선을 단순화하는 방법 스케치를 열고, 그래픽 영역에서 자유곡선을 선택한 후 자유곡선 단순화 (자유곡선 도구 도구 모음)를 클릭하거나, 도구 > 자유곡선 도구 > 자유곡선 단순화를 클릭합니다. 다음 중 하나를 수행하십시오.대화 상자에서 공차값을 지정하고 확인을 클릭합니다. 다듬기를 클릭하여 곡선을 단순화합니다. 두 개의 점만 남을 때까지 단순화를 계속 클릭합니다. SOLIDWORKS 소프트웨어:자유곡선점을 덜 사용하여 공차를 조절하고 새 곡선을 계산합니다. 원래의 자유 곡선이 단순화된 곡선의 미리보기와 함께 그래픽 영역에 나타납니다. 원래 곡선상 및 단순화된 곡선상에 대해 자유곡선 점 수를 표시합니다. 원래 곡선에서 단순화된 곡선의 편차를 고려하여 계산한 공차가 표시됩니다. 이전을 클릭하여 원래 곡선이 될 때까지 순서대로 되돌릴 수 있습니다. 확인를 클릭합니다.
