파트의 특정 위치에 직각 컷을 작성해야 할 수 있습니다. 범위 파라미터와 오프셋 평면 파라미터를 사용해 직각 컷을 작성해야 하는 이유가 아래에 나와 있습니다.
경사진 판금 파트 또는 바디와 파트 상단에서 용접되어야 하는 튜브가 있다고 가정하겠습니다. 이 예제에는 설명을 이해하기 쉽도록 단면도가 나와 있습니다.
 |
 |

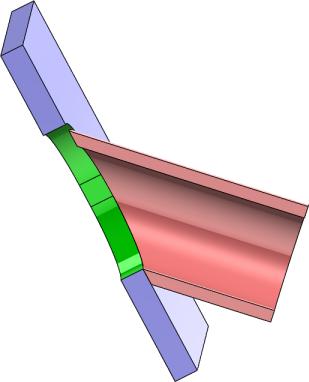

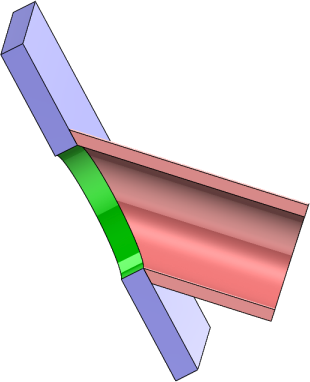

| 범위 파라미터는 한 쪽에 완전히 닫힌 코너를 생성하고 다른 쪽에는 큰 틈을 생성합니다. 이 접근 방식을 사용할 경우 튜브를 파트에 연결하기 위해 다수의 재질을 틈으로 용접해야 합니다. |

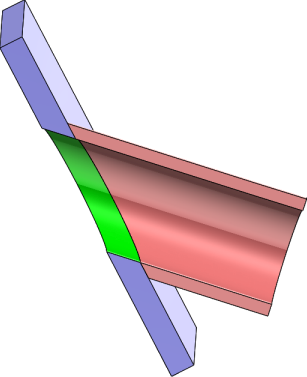

오프셋 평면을 사용하면 판금 참조를 윗면으로 선택하고 오프셋을 0으로 설정할 수 있습니다. 결과 윤곽선을 통해 적은 노력과 재질로 용접을 작성할 수 있습니다. |
