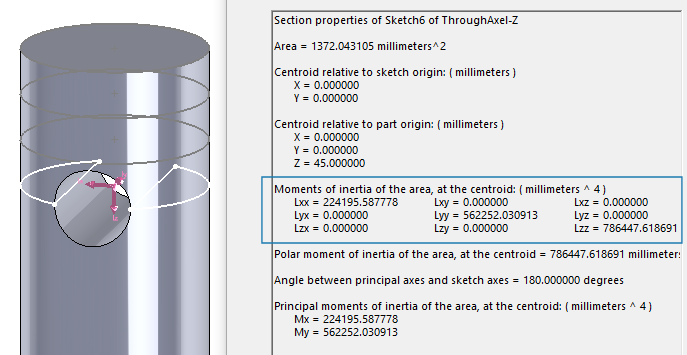

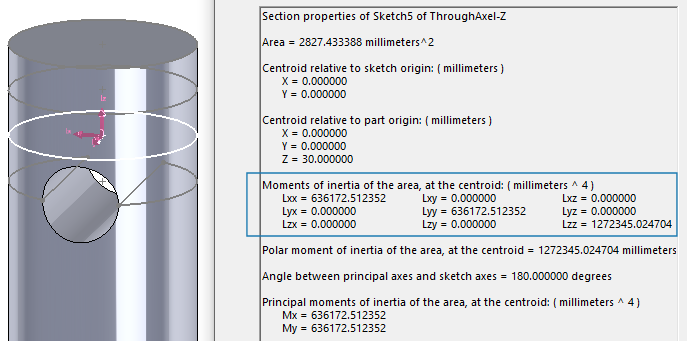

단면 속성 이제 평행 평면에 놓인 여러 면에 대한 단면 속성을 계산할 수 있습니다. 단면 속성 대화 상자를 닫지 않고도 다른 부품을 평가할 수 있습니다. 선택 사항을 모두 지우고, 다른 요소를 선택한 뒤에 재계산을 누릅니다. 여러 개의 요소를 계산 할 때는, 처음에 선택한 면이 단면 속성 계산할 평면으로 지정됩니다. 상위 주제물성치 및 단면 속성 물성치 표시 물성치 대화 상자 물성치/단면 속성 옵션 대화 상자 물성치 덮어쓰기 대화 상자 여러 항목의 단면 속성 표시 여러 개 항목 단면 속성 표시하는 방법 평행 평면 상에 있는 요소들을 선택합니다. 하나 또는 여러 개의 평평한 모델면 단면 평면 상에 있는 면 도면의 단면도에서 사선 해칭된 단면 스케치(FeatureManager 디자인 트리에서 스케치를 클릭하거나 피처를 오른쪽 클릭하고 스케치 편집 선택) 단면 속성(도구 모음) 또는 도구 > 평가 > 단면 속성을 클릭합니다. 결과는 단면 속성 대화 상자에 표시됩니다. 열린 단면을 작성하는 모든 원통형 컷을 관통하는 원통형 축의 경우를 확인합니다.관성 모멘트는 유한 질량 요소와 회전 축과의 거리를 통합하여 계산됩니다. 단면에는 두께가 없으므로 질량이 없습니다. 그러나 유한 면적 요소의 통합으로 계산할 수 있습니다. 전체 디스크 섹션은 Z축에서 회전 대칭을 갖는 시스템에 대해 예상되는 Lyy와 동일한 Lxx를 가집니다. 회전 축에서 훨씬 더 많은 영역이 떨어져 있기 때문에 Lzz가 가장 높습니다. 원통형 컷을 관통하는 분할 단면의 경우 나머지 영역이 Y축을 기준으로 회전하는 축에서 가장 멀리 있기 때문에 예상한 것처럼 Lxx보다 Lyy가 높게 표시됩니다. 이 차이로 인해 계산에서 잘라내기를 고려합니다. 회전 중심은 단면의 중심(양쪽 윤곽선 바깥쪽)에 남아 있어 두 영역이 관성 계산에 포함됨을 나타냅니다. 열린 지오메트리에는 영역이 없으므로 관성 속성을 부여할 수 없습니다.
