선택 항목 세트

선택한 항목을 모델에 추가하고 선택 항목을 선택 항목 세트로 저장할 수 있습니다.

어셈블리에서는 선택 항목 저장을 클릭한 경우에만 어셈블리에 대한 선택 항목 세트가 표시됩니다. 파트에서는 파트에 대한 선택 항목 세트만 표시됩니다. 선택 항목 세트를 보려면 FeatureManager 디자인 트리에서 선택 항목 세트 를 확장합니다.

선택 항목 세트 폴더를 자동으로 표시하려면 도구 > 옵션 > 시스템 옵션 > FeatureManager에서 트리 항목 숨기기/보이기를 선택합니다.

FeatureManager 디자인 트리나 선택 항목 세트에서 선택한 항목을 다른 선택 항목 세트로 끌 수 있습니다. 어셈블리 선택 항목 세트에서 파트 선택 항목 세트로는 항목을 끌 수 없습니다.

선택 항목 세트 생성 또는 선택 항목 세트에 추가

선택 항목 세트를 생성하거나 선택 항목 세트에 추가하는 방법:

  1. 모델을 열고 FeatureManager 디자인 트리나 그래픽 영역에서 여러 항목을 선택합니다.

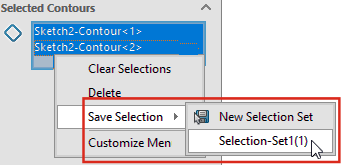

    PropertyManagers의 그룹 상자에서 요소를 선택하고 오른쪽 클릭한 후 선택 항목 세트에 저장할 수 있습니다.

  2. 선택 항목을 오른쪽 클릭한 후 선택 항목 저장을 클릭합니다.
    • 새 세트에 항목을 추가하려면 새 선택 항목 세트 를 클릭합니다.
    • 기존 세트에 항목을 추가하려면 선택 항목 세트#(##)를 클릭합니다. 여기서, #은 생성 순서를 나타내고 ##은 세트에서 항목 수를 나타냅니다.

      선택 항목 세트 옆에 있는 확인란은 선택한 항목이 선택 항목 세트의 멤버인지 여부를 나타냅니다.

    • 코멘트를 선택 항목 세트에 추가할 수 있으며, 이는 FeatureManager® 디자인 트리의 코멘트 폴더에 표시됩니다.

  3. FeatureManager 디자인 트리에서 선택 항목 세트 를 확장하여 선택 항목 세트를 표시합니다.

선택 항목 세트에서 요소 업데이트

선택 항목 세트에서 요소를 업데이트하는 방법

  1. FeatureManager 디자인 트리의 선택 항목 세트 아래에서 선택 항목 세트를 선택합니다.
  2. FeatureManager 디자인 트리 또는 그래픽 영역에서 Ctrl 키를 누른 상태로 강조 표시된 항목을 선택하거나 선택 취소합니다.
  3. 계속해서 Ctrl 키를 누른 상태로 선택한 항목을 오른쪽 클릭한 다음 선택 항목 세트 업데이트를 클릭합니다.
    선택한 항목이 선택 항목 세트에 추가됩니다.

선택항목 및 선택항목 세트 제거

선택항목 세트에서 선택항목을 개별적으로 제거하거나 선택항목 세트 폴더에서 선택항목 세트 전체를 제거할 수 있습니다.

선택항목 세트에서 선택항목을 제거하려면 다음을 수행합니다.

  1. FeatureManager 디자인 트리에서 선택항목 세트 폴더와 수정할 선택항목 세트를 확장합니다.
  2. 제거할 선택항목을 오른쪽 클릭한 후 선택항목 세트에서 제거를 클릭합니다.

선택항목 세트 폴더에서 선택항목 세트를 제거하려면 다음을 수행합니다.

  1. 선택항목 세트 폴더를 확장합니다.
  2. 선택항목 세트를 오른쪽 클릭한 후 선택항목 세트 제거를 클릭합니다.
