SOLIDWORKS 소프트웨어는 두 가지 유형의 자유곡선 즉, B-자유곡선과 스타일 자유곡선을 지원합니다.

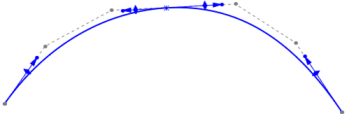

B-자유곡선은 복잡한 곡선을 만들 때 사용합니다. 자유곡선 점, 자유곡선 핸들, 조정 다각형 등 다양한 컨트롤을 사용하여 곡선을 정의하고 수정할 수 있습니다. 단일 B-자유곡선에는 여러 개의 통과점과 스팬(통과점 사이의 영역)이 있습니다. 각 끝점에 곡률 구속 조건을 적용할 수 있습니다. 각 통과점에서 탄젠시 벡터의 가중치를 조절하고 탄젠시 방향을 제어할 수 있습니다.

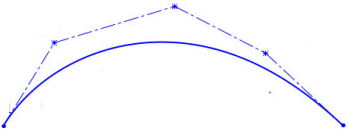

곡률이 일정하도록 매끄러운 곡선을 갖는 것이 중요한 경우 베지어 곡선을 기초로 한 스타일 자유곡선을 사용하는 것이 좋습니다. 조정 꼭지점을 사용하여 곡선을 정의하고 제어합니다. 조정 꼭지점은 조정 다각형 또는 곡선의 선체를 형성합니다. 스타일 자유곡선에는 통과점이 없으므로 끝점 간 스팬이 하나만 있습니다. 탄젠시 또는 동일 곡률의 자유곡선 유형을 추론할 수 있습니다. 점을 구속하고 곡선의 측면 치수를 지정할 수 있습니다. 또한 이들 곡선은 대칭 복사 및 자가 대칭을 지원합니다.
