모따기 PropertyManager

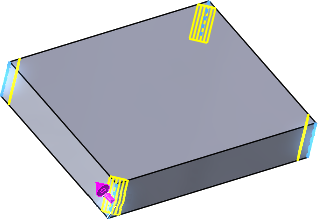

PropertyManager를 고정하여 동일하거나 다른 파라미터를 가진 여러 모따기를 다른 바디에 적용할 수 있습니다. 모따기 피처 유형은 서로 다를 수도 있습니다. 압정 은 다섯 가지 모따기 유형에 모두 사용할 수 있습니다. 세션 중에 소프트웨어는 모따기할 항목, 모따기 파라미터, 모따기 옵션의 설정을 유지합니다.

모따기 유형

	각도 거리	모따기 PropertyManager나 그래픽 영역에서 거리와 각도를 지정합니다. 거리가 측정되는 방향을 가리키는 핸들이 나타납니다. 핸들을 선택하여 방향을 바꾸거나, 방향 뒤집기를 클릭합니다.
	거리 거리	솔리드의 모서리 또는 면을 선택합니다. 모따기 변수 아래에서 모따기 방법을 선택하여 선택한 모따기 모서리의 양 측 거리에 대한 비대칭 값을 입력하거나 대칭을 선택하여 단일 값을 지정합니다.
	꼭지점	선택한 모따기 모서리선의 양 측 거리에 대한 값을 입력하거나 동등 거리를 클릭하고 하나의 값을 지정합니다.
	오프셋 면	오프셋 면 모따기는 선택한 모서리 옆에 있는 면을 오프셋하여 해결됩니다. 소프트웨어가 오프셋 면의 교차점을 계산한 후 해당 점에서 각 면까지의 법선을 계산하여 모따기를 생성합니다. 비평면 면 간을 모따기하는 경우 이 방법으로 예측 가능한 결과가 나옵니다. 오프셋 면 모따기는 모서리별로 방향을 변경할 수 있으며 전체 피처 및 곡면 지오메트리 모따기를 지원합니다. 모따기 오프셋 계산 모따기 적용
	면 - 면	인접하지 않은 면, 비연속면을 혼합합니다. 면-면 모따기로 대칭, 비대칭, 유지선 및 현 너비 모따기를 생성할 수 있습니다. 면쌍1과 면쌍2를 선택했을 때 면-면 모따기 적용

모따기할 항목

옵션은 모따기 유형에 따라 다릅니다. 모따기할 적절한 항목을 선택하십시오.

	모서리, 면, 루프 모서리, 면, 피처, 루프
	모따기할 꼭지점
	모따기할 모서리
	면쌍1과 면쌍2
	선택 도구 모음 표시(각도 거리, 거리 거리 및 오프셋 면 모따기 유형에 사용 가능)	선택 바로가기 도구 모음을 표시하거나 숨깁니다.
	탄젠트 연장	선택한 요소에 인접한 면 또는 모서리에 모따기를 연장합니다.
	미리보기 모드를 선택합니다.	전체 미리보기, 부분 미리보기 또는 미리보기 없음을 선택합니다.

누락된 참조 복구

오류가 있는 모따기 피처를 편집할 때는 PropertyManager의 모따기할 항목 상자 맨 위에 모든 누락된 참조가 표시됩니다.

모따기 변수

옵션은 모따기 유형에 따라 다릅니다. 적절한 파라미터를 설정합니다.

	방향 변경
	모따기 방법	다음 중 하나를 선택합니다. 대칭 비대칭 현 너비 너비에 대해 설정한 현 거리에 면-면 모따기를 생성합니다. 유지선 면-면 모따기의 경계를 설정합니다. 단일 유지선에서 모따기는 대칭입니다. 유지선은 여러 개 선택할 수 있습니다. 유지선은 면 간의 혼합을 유도합니다. 유지선이 여러 개이면 비대칭 모따기를 생성할 수 있습니다. 유지선 한 두 개를 선택하여 모따기 형상을 제어합니다.
	거리
	각도
	동등 거리	꼭지점에서의 거리에 대한 단일 값을 적용합니다. 거리 를 지정합니다.
	오프셋 거리
	다중 거리 모따기	대칭 파라미터가 있는 오프셋 면 모따기에 사용할 수 있습니다. 여러 요소를 선택한 다음 거리 속성 표시기를 해당 값으로 설정합니다.

부분 모서리 파라미터

모델의 모서리를 따라 길이를 지정하여 오프셋면 모따기의 부분 모따기를 생성할 수 있습니다.

모따기 옵션

관통면 선택	모서리를 가리는 면을 통과하는 모서리를 선택할 수 있습니다.
피처 유지	모따기를 적용하면 제거될 수 있는 컷이나 돌출 피처 등을 보존합니다. 원래 파트 피처 유지 옵션을 선택하지 않았을 때 피처 유지 옵션을 선택했을 때
도움점	면 혼합을 해야 할지 분명치 않을 때, 애매 모호한 선택을 도와줍니다. 도움점 꼭지점을 클릭하고 면-면 모따기를 적용하려는 쪽에 있는 꼭지점을 클릭합니다. 모따기가 도움점과 더 가까운 위치에 생성됩니다.
