Defeature 규칙 세트를 사용하여 모델을 단순화할 수 있습니다.
Defeature 규칙 세트 생성:
- 모델을 열고 Defeature
(도구 도구 모음) 또는 를 클릭합니다.
- PropertyManager에서 실루엣
을 선택합니다.
- 다음
을 클릭합니다.
- 어셈블리에 Defeature 규칙 적용에서 규칙 편집을 클릭합니다.

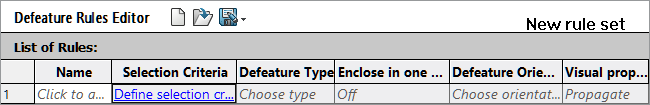

- Defeature 규칙 편집기 대화 상자의 이름 아래에 이름을 입력합니다.
- 선택 기준에서 선택 기준 정의를 클릭합니다.

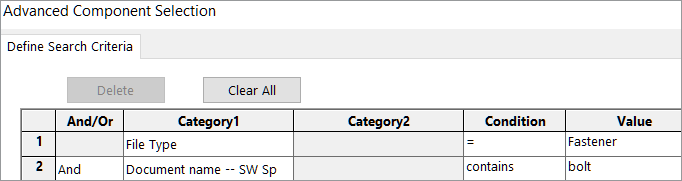

- 고급 부품 선택 대화 상자에서 검색 기준을 선택합니다.
예를 들어, 파일 이름에 볼트가 포함된 체결부품을 검색합니다.

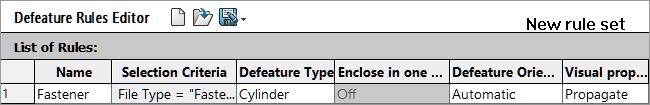

- Defeature 규칙 편집기 대화 상자에서 Defeature 유형과 Defeature 방향을 지정합니다.
각 규칙에 대해 이름, 선택 기준, Defeature 유형, Defeature 방향을 채워야 합니다.
- 선택 사항: 저장
을 클릭하여 규칙을 Defeature 규칙 세트 .slddrs로 저장합니다.
- Defeature 규칙 편집기 대화 상자에서 확인을 클릭하여 PropertyManager로 돌아갑니다.
어셈블리에 Defeature 규칙 세트 적용 아래에서 규칙 상태는 보류 중입니다.
- 적용을 클릭합니다.
SOLIDWORKS®가 모델에 규칙을 적용한 후 상태가 완료(x/y 바디 정상)로 변경됩니다.
- 선택 사항: 로그 저장을 클릭하여 결과를 로그 파일에 저장합니다.
로그 파일을 열면 디피처된 부품 목록과 디피처된 상태가 표시됩니다.
Log for defeature silhouette rules applied to C:\Lifts\LIFT.SLDASM
### Rule: Fasteners - bolts ###
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-3@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-2@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-1@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-2@4568: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-3@4568: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-1@4568: OK
Rule complete: 6 OK, 0 Failed
