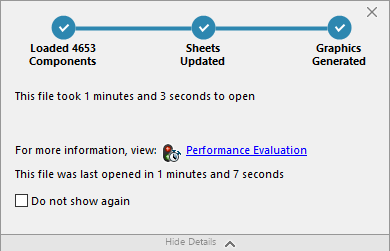

도면 열기 진행 표시기는 도면이 열려 있는 동안 작업 상태에 대한 정보를 제공합니다.
열리는 데 걸리는 시간이 60초가 넘는 도면의 경우 도면이 열린 후에도 표시기가 계속 열려 있습니다.
이 표시기는 다음 작업에 대한 정보를 제공합니다.
| 부품 로드 |
파트 또는 최상위 어셈블리 및 참조 문서를 로드합니다. 열려 있는 부품 수와 모델의 총 파일 개수를 표시합니다. |
| 도면 업데이트 |
메이트, 어셈블리 피처, 패턴 및 상황 내 모델을 포함한 모델을 업데이트합니다. 도면에 여러 시트가 포함된 경우 총 시트 수와 업데이트되는 시트를 표시합니다. 남은 항목 건너뛰기을 클릭하여 현재 시트 이후 시트 로드를 중단합니다. |
| 그래픽 업데이트 |
그래픽을 생성합니다. |
| 경과 시간 |
도면을 여는 데 필요한 시간을 표시합니다. |
| 이전에 연 시간 |
도면을 마지막으로 열었을 때 해당 도면을 여는 데 필요했던 시간을 표시합니다. 어셈블리 도면의 경우 이전에 연 시간 작업은 어셈블리 모드에만 해당됩니다. 이 정보는 간략 모드 및 간략 해제 모드에서 저장됩니다.
|
도면을 연 후에는 표시기 대화 상자에서 성능 평가를 클릭하여 도면 열기에 대한 성능 정보를 봅니다. 성능 정보를 나중에 보려면 를 클릭합니다.
다시 표시하지 않음을 선택하면 Drawing Open Progress(도면 열기 진행) 표시기가 나타나지 않도록 할 수 있습니다. 진행률 표시기를 복원하려면 을 클릭합니다. 메시지/오류/경고에서 해제된 메시지를 클릭하고 도면 열기 진행 표시기를 선택합니다.
