스터드 마법사 PropertyManager

이 PropertyManager를 여는 방법:

파트에서 스터드 마법사 (피처 도구 모음) 또는 삽입 > 피처 > 스터드 마법사 를 클릭합니다.

스터드 유형

	원통형 바디에 스터드 작성	스터드를 작성할 원통형 면의 모서리를 선택합니다.
	곡면에서 스터드 작성	스터드 탭에서 스터드 파라미터를 지정합니다. 위치 탭에서 스터드를 배치할 면을 선택합니다.

스터드 탭 위치 탭

스터디 유형에서 곡면에서 스터디 작성 을 클릭하면 사용할 수 있습니다.

	스터드 탭	축과 나사산에 대한 값을 지정합니다.
	위치 탭	면에 스터드를 배치합니다. 피처당 하나의 스터드만 배치할 수 있습니다.

모서리

원통형 바디에 스터드 작성 에만 사용할 수 있습니다.

축 세부 사항(S)

스터드 탭의 곡면에서 스터디 작성 에만 사용할 수 있습니다.

	축 길이(S)	축의 길이를 지정합니다.
	축 지름	축의 지름을 지정합니다.

표준

치수 기입 규격, 나사산 유형, 나사산 크기를 지정합니다. 큰 지름이 설정에 따라 업데이트됩니다.

	표준	ANSI 미터법 또는 ISO와 같은 치수 기입 규격을 지정합니다.
	유형	기계 나사산과 같은 나사산 유형을 지정합니다.
	크기	나사산 크기를 지정합니다.
	큰 지름	나사산의 큰 지름을 지정합니다. 유형과 크기가 이 값을 제어합니다.

나사산

	마침 조건	나사산을 시작 가장자리에서 지정된 마침 조건으로 확장합니다.
	나사산 깊이	마침 조건으로 블라인드를 선택한 경우에 사용할 수 있습니다. 시작 모서리에서 스터드를 따라 나사산 길이를 지정합니다.
	나사산 종류	외부 메이팅 나사산의 느슨함 또는 조임 정도를 측정하는 나사산 클래스 맞춤을 지정합니다. 도면의 구멍 속성 표시기에 이 정보를 가져와서 사용할 수 있습니다. 1A 조립과 분해가 용이하도록 느슨한 상업적 맞춤 2A 중간 맞춤 3A 메이팅 파트 사이의 밀착 맞춤

언더컷

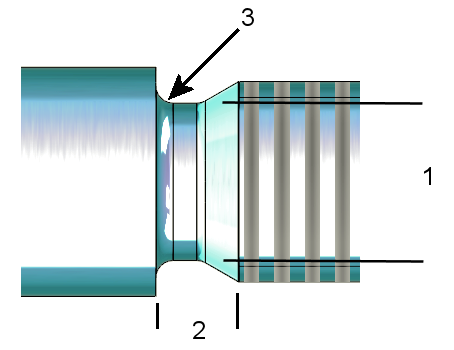

스터드의 나사산 부분 끝에 언더컷을 생성하여 여유값을 제공합니다. 기본값은 표준의 선택 항목을 기반으로 하지만, 이러한 값을 무시하고 사용자 정의할 수 있습니다.

	언더컷 지름	1
	언더컷 깊이	2
	언더컷 반경	3
