바디 결합 - 제거

멀티바디 파트에서는 다른 바디로부터 하나 이상의 바디를 제거할 수 있습니다.

바디는 하나의 멀티바디 파트 파일에 포함된 경우에만 결합할 수 있습니다. 두 개의 다른 파트는 결합할 수 없습니다. 하지만 파트 삽입을 사용하여 하나의 파트를 다른 파트 파일에 배치하는 방법으로 멀티바디 파트를 만들 수 있습니다. 그런 다음 멀티바디 파트에 합치기를 사용하면 됩니다.

바디를 제거하는 방법

  1. 합치기 (피처 도구 모음) 또는 삽입 > 피처 > 합치기를 클릭합니다.
  2. PropertyManager의 작업 유형 아래에서 제거를 선택합니다.
  3. 본체에서 유지할 바디를 선택합니다.

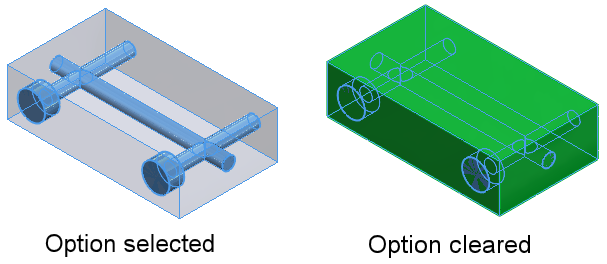

    그래픽 영역이나 FeatureManager 디자인 트리의 솔리드 바디 폴더에서 바디를 선택할 수 있습니다. 본체 투명 표시를 선택하면 불투명한 본체로는 선택하기 어려울 수 있는 제거할 바디를 선택하는 데 도움이 됩니다.

  4. 제거할 바디에서 재질을 제거하고자 하는 바디를 선택합니다.
  5. 미리보기 표시를 클릭하여 피처를 미리봅니다.
  6. 을 클릭합니다.
