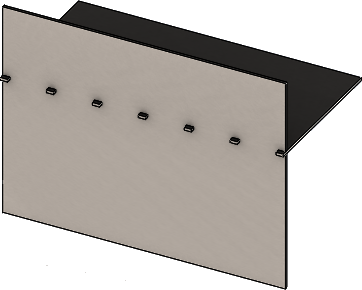

탭 및 홈 작성

탭 및 홈을 작성하는 방법

  1. 파트에서 탭과 홈 (판금 도구 모음) 또는 삽입 > 판금 > 탭과 홈을 클릭합니다.
  2. PropertyManager에서 옵션을 지정합니다.
  3. 그래픽 영역에서 탭의 모서리를 선택합니다.
    모서리는 선형이어야 하며, 면은 평면 또는 원통일 수 있지만, 모서리와 면이 서로 접촉할 필요는 없습니다. 면이 원통형인 경우 바디는 한 개만 있을 수 있습니다. 다중 바디는 지원되지 않습니다.

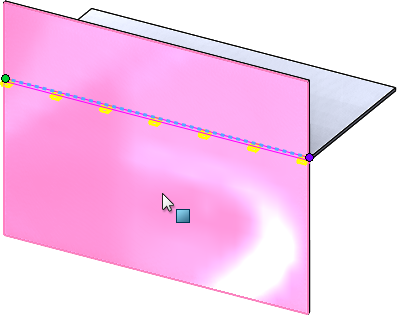

  4. 비판금 파트의 경우, 홈에 해당하는 면을 선택합니다.
    판금 파트의 경우, SOLIDWORKS는 모서리에 수직인 홈 면을 자동으로 선택하여 프로세스를 간소화합니다.
  5. 을 클릭합니다.
