3DEXPERIENCE 통합 규칙 편집기에서 3DEXPERIENCE 사용자는 모든 하위 유형이 아닌 파트 및 어셈블리에 적용되는 글로벌 규칙을 만들 수 있습니다.
-
편집기를 열려면 를 클릭합니다.
-

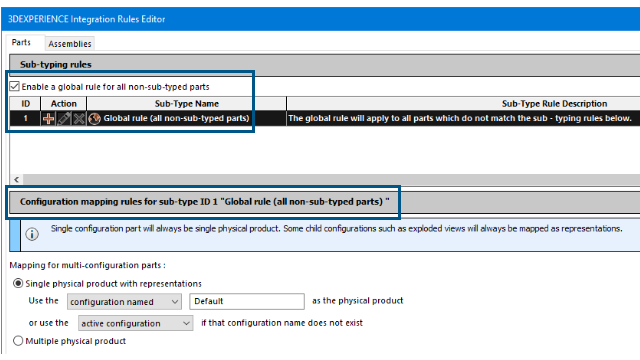

대화 상자에서, 파트 또는 어셈블리 탭의 하위 유형 지정 규칙에서 다음을 수행합니다.
-
하위 유형이 아닌 모든 파트 또는 어셈블리에 대해 글로벌 규칙 활성화를 선택합니다.
행
0(기본값)이 숨겨지고 행
1이 나타납니다. 글로벌 규칙의 하위 유형 지정 규칙 정의를 변경할 수 없으므로
편집
및
삭제
도구를 사용할 수 없습니다.
글로벌 규칙은 항상 행 1입니다.
-
표의 ID에서 1을 클릭합니다.
대화 상자의 하단 섹션이 확장되어 글로벌 규칙에 대한 설정 매핑 규칙을 지정할 수 있습니다.
-
글로벌 규칙에 대한 설정 매핑 규칙을 지정하고 확인을 클릭합니다.
소프트웨어는 3DEXPERIENCE 통합 규칙 폴더의 시스템 옵션 대화 상자에서 지정한 위치에 있는 .XML 파일에 글로벌 규칙을 저장합니다.
이 옵션을 선택하고 3DEXPERIENCE 호환성 업데이트 명령을 실행하면 시스템이 모든 사용자 정의 하위 유형 지정 규칙을 적용합니다. 정의된 하위 유형 지정 규칙에 포함되지 않은 파트나 어셈블리는 글로벌 규칙에 정의된 설정 매핑 논리를 사용합니다. 글로벌 규칙을 지우는 경우, 이러한 파트 또는 어셈블리는 기본 논리로 설정 매핑을 수행하게 됩니다.
