전개 상태에서 스케치 치수 표시

전개 상태에서 스케치 치수 표시하기

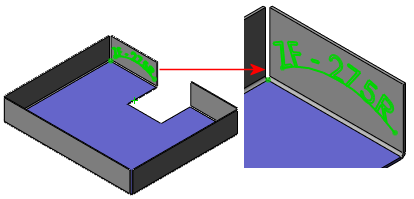

  1. 면 위에 치수가 기입된 스케치가 있는 판금 파트를 작성합니다.
  2. 모델을 전개합니다.
  3. FeatureManager 디자인 트리의 전개도 아래에서 스케치 변형 FM_folder.gif을(를) 확장합니다.

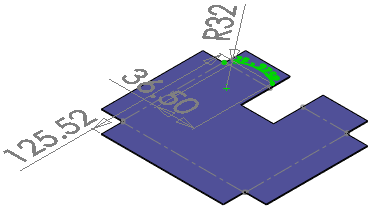

  4. 원본에 구속되는 스케치를 더블 클릭하여 파트가 전개된 상태에서 치수를 표시합니다.
