예: 지오메트리 비교 실행하기

동일한 모델의 두 버전 사이에서 지오메트리를 비교하는 방법:

  1. apple.sldprt 및 peach.sldprt 등의 두 파일을 엽니다

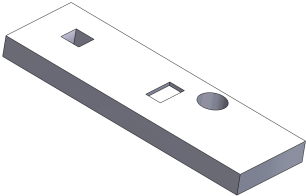

    apple.sldprt
    peach.sldprt
  2. 도구 > 비교 > 지오메트리 를 클릭합니다.
  3. 비교 작업 창에서 다음을 선택합니다.
    1. 참조 문서의 경우 apple.sldprt를 선택합니다.
    2. 수정 문서의 경우 peach.sldprt를 선택합니다.
  4. 비교할 항목 아래에서 지오메트리를 선택하고 비교 실행을 클릭합니다.
    두 개의 파트 파일이 그래픽 영역에서 배열됩니다.
  5. 볼륨 비교에서 공통 볼륨, 제거 재질 및 추가 재질 옆의 숨기기/표시 를 클릭합니다.

    두 파트 사이에서 추가 및 제거된 재질을 서로 다른 색상으로 하이라이트합니다.

    apple.sldprt
    peach.sldprt
  6. 참조 문서와 함께 차이점을 유지하려면 종료시 바디 보존을 선택하고 apple.sldprt에 추가를 클릭합니다.
  7. 닫기를 클릭하여 작업 창을 종료합니다.
    비교 데이터가 apple.sldprt에 저장됩니다.

  8. 그래픽 영역에서 apple.sldprt의 창을 확장합니다. 그 다음, FeatureManager에서 볼륨 비교 폴더와 각 하위 폴더를 확장합니다.
    각 재질 요소를 클릭하여 파트에 추가된 바디와 파트에서 제거된 바디를 하이라이트할 수 있습니다.

교차 도구를 사용하여 볼륨 병합하기

볼륨 비교 폴더에 있는 재질을 apple.sldprt에 병합하는 방법:

  1. FeatureManager 디자인 트리에서 다음을 선택합니다.
    • Cut-Extrude3
    • Material Added1
    • Material Added2
    • Material Removed1
  2. 삽입 > 피처 > 교차 를 클릭합니다.
  3. 둘 다 작성을 클릭하고 교차를 클릭합니다.
  4. 제외할 영역에서 영역 3을 클릭합니다.
  5. 그 다음, 합치기 결과 및 을 클릭합니다.
