분할선 구배

구획선 주위의 곡면을 구배할 수 있습니다. 구획선은 비평면이 될 수 있습니다. 구획선을 사용한 구배에서 구배 단계를 포함할 수도 있습니다.

구획선 구배주기를 하려면 분할선을 삽입하여 구배할 면을 먼저 나누거나 기존 모델 모서리선을 사용할 수 있습니다. 그런 다음 끌 방향 또는 재질을 제거할 구획선 면을 지정합니다.

구배 분석 도구를 사용하여 모델의 구배 각도를 검사할 수 있습니다. 구배 분석이 끝나면, 지정한 각도와 끄는 방향에 준하여 모델 면에 그 결과가 색상으로 구분되어 표시됩니다.

구배 각도 구획선을 삽입하는 방법

  1. 구배를 줄 파트를 스케치합니다.
  2. 필요한 경우 구획선 곡선을 삽입합니다.
  3. 피처 도구 모음에서 구배주기 를 클릭하거나 삽입 > 피처 > 구배주기를 클릭합니다.
  4. 구배 유형에서 구획선을 선택합니다.
    상황에 따라, 축소 각도 허용 확인란을 선택합니다. 자세한 내용은 아래 축소 각도 허용 옵션을 참조하십시오.
  5. 구배 각도에서 방향 1에 대해 구배 각도 를 지정합니다. 두 번째 방향으로 구배를 작성하려면 방향 2에 대해 구배 각도를 지정합니다.
  6. 끌 방향 아래의 그래픽 영역에서 끌 방향을 지정할 모서리선이나 면을 선택합니다.
    화살표 방향을 확인하고 필요한 경우 반대 방향으로 를 클릭합니다.

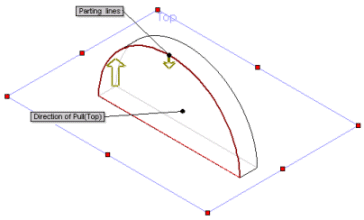

  7. 구획선 아래에, 그래픽 영역에서 구획선을 선택합니다. 화살표 방향을 확인합니다. 구획선의 각 선분에 대해 다른 방향을 지정하려면
    화살표 방향을 확인합니다. 구획선의 각 선분에 대해 다른 방향을 지정하려면 구획선 상자에서 모서리선 이름을 클릭하고 다른 면을 클릭합니다. 방향 2에 대해 구배 각도를 지정하는 경우 다른 면 옵션을 사용할 수 없습니다.
    처음 구배 방향 선택된 다른면
    이 예제에서는 모든 구획선이 같은 면을 사용하여 선택되었습니다.
  8. 면 연장 유형을 선택합니다.
    없음 선택한 면만 구배를 줍니다.
    탄젠트따라 선택한 면과 접하는 모든 면에 구배를 연장합니다.
  9. 확인 을 클릭합니다.
    처음 방향으로 적용된 구배 다른 면 이(가) 적용된 구배

축소 각도 허용 옵션

분할선 구배에서만 축소 각도 허용 확인란을 사용할 수 있습니다.

이 옵션을 선택하면 구배된 면의 일부에서 구배 각도가 지정된 구배 각도보다 작아질 수 있습니다.

다음과 같은 경우에 축소 각도 허용 확인란을 선택하십시오.

  • 구배가 적용될 모서리와 면에 인접한 하나 이상의 측면 방향 벡터가 끌 방향에 거의 수직합니다. 이 모델 유형과 조건에서는 끌 방향과 경사면 방향 벡터 사이의 최대 각도에 구배 각도를 더한 값이 90축소 각도 허용 확인란을 선택합니다.
수직 파란색 화살표는 끌 방향(윗면 평면)을 나타냅니다. 빨간색 화살표는 끌 방향에 대해 최대 각도인 위치에서 곡면 방향 벡터를 나타냅니다.

최대 각도와 구배 각도 를 합친 각도가 90°보다 크면 축소 각도 허용 확인란을 선택하여 구배를 작성합니다.

구배 적용됨(구배 각도 는 25?. 위 이미지에는 동일한 25° 구배가 적용되었습니다. 하지만 오프셋 면을 적용하고 오프셋 면에 곡률을 표시하여 이미지를 개선했습니다.
이 예제에서 구배 면의 좁은 끝 방향의 구배 각도는 구배를 작성하기 위해 지정된 25° 이하로 줄어듭니다.
