스케치 요소 또는 스케치 도구로 스케치

스케치 요소 도구 또는 스케치 도구로 스케치 시작하는 방법:

  1. 다음 중 하나를 수행하십시오.
    • 스케치 도구 모음에서 스케치 요소 도구(선, 원 등)를 클릭합니다.
    • 스케치 도구 모음에서 스케치 Tool_Sketch.gif를 클릭하거나 삽입 > 스케치를 클릭합니다.

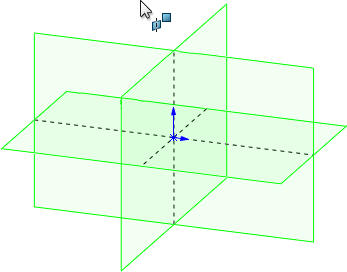

  2. 표시된 세 평면 (정면, 윗면, 우측면) 중 하나를 선택합니다.

  3. 스케치 요소 도구로 스케치를 작성하거나, 스케치 도구 모음에서 도구를 선택하고 스케치를 작성합니다.
  4. 스케치 요소에 치수를 부가합니다.
  5. 스케치를 종료하거나, 피처 도구 모음에서 돌출 보스/베이스 Tool_Extruded_Boss_Base_Features.gif 또는 회전 보스/베이스 Tool_Revolved_Boss_Base_Features.gif를 클릭합니다.
