3DEXPERIENCE Exchange 사용

3DEXPERIENCE Exchange 애드인을 통해 SOLIDWORKS 사용자가 SOLIDWORKS Connected와 같은 3DEXPERIENCE 원본의 콘텐츠 패키지로 안전하게 작업할 수 있습니다.

먼저 3DEXPERIENCE 원본에서 .SLDPKG 콘텐츠 패키지를 받아야 합니다. 보낸 사람은 사용자에게 이를 알리고 로컬로 저장한 패키지를 작업 공간으로 정의된 위치로 보냅니다. 패키지 생성에 대한 자세한 내용은 3DEXPERIENCE Platform에서 SOLIDWORKS 데이터 내보내기를 참조하십시오. 패키지에는 SOLIDWORKS 파일만 포함될 수 있습니다.

3DEXPERIENCE Exchange를 사용하는 방법:

  1. 애드인을 활성화하려면 도구 > 애드인을 클릭하고 기타 애드인에서 3DEXPERIENCE Exchange를 선택한 다음 확인을 클릭합니다.
    애드인이 표시되지 않으면 애드인을 설치해야 합니다. SOLIDWORKS 웹사이트에서 설치 파일을 다운로드합니다.
  2. 작업 창에서 3DEXPERIENCE Exchange 탭을 열고 패키지 불러오기를 클릭합니다.
  3. 대화 상자에서 패키지를 저장한 작업 공간 폴더, 패키지 파일 및 패키지 이름을 지정한 다음 불러오기를 클릭합니다.

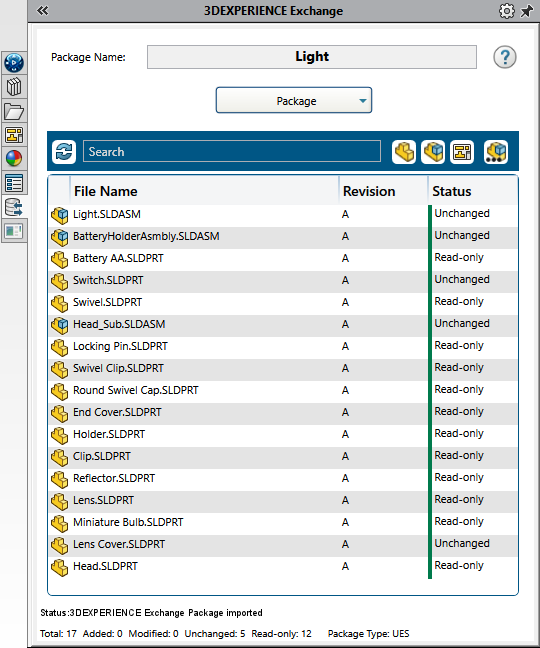

    패키지의 내용이 작업 공간에 추출되고 패키지가 활성화됩니다. 패키지의 파일 목록이 3DEXPERIENCE Exchange에 나타납니다. 상태 열은 수정할 수 있는 파일(변경되지 않음)과 볼 수만 있는 파일(읽기 전용)을 나타냅니다. 상태 색상으로 다양한 상태를 나타냅니다(녹색=변경되지 않음, 주황색=수정됨, 파란색=추가된 참조).

  4. 패키지 파일을 편집하려면 파일을 오른쪽 클릭하고 목록에서 옵션을 선택합니다.
    옵션 설명
    열기 편집할 수 있도록 SOLIDWORK에서 파일을 엽니다.
    상위 폴더 열기 파일이 있는 파일 탐색기 폴더를 엽니다.
    참조 확인 파일에 대한 참조를 찾고 경로를 나타내는 참조 확인 대화 상자를 엽니다. 이렇게 하면 참조된 모든 파일이 패키지에 있는지 확인할 수 있습니다.
    제거 패키지에 추가한 파일을 제거하고 작업 공간에서 삭제합니다. Shift 키를 누른 상태에서 여러 파일을 선택하여 제거할 수 있습니다. 3DEXPERIENCE 원본 파일에서 또는 3DEXPERIENCE 원본 파일에서 참조하는 경우 추가된 파일에서는 가져온 파일을 제거할 수 없습니다.
    파트, 어셈블리, 최상위 어셈블리로 필터링할 수 있습니다.
  5. 활성 패키지를 처리하려면 패키지 명령을 클릭하고 목록에서 옵션을 선택합니다.

    옵션 설명
    닫기 활성 패키지를 닫습니다. 작업 공간에서 다른 패키지를 편집하려면 패키지 편집을 클릭하고 목록에서 패키지를 선택합니다.
    이름 바꾸기 패키지 이름을 바꿀 수 있도록 패키지 이름 필드를 강조 표시합니다. 이름 바꾸기 를 클릭하여 변경 사항을 저장합니다.
    내보내기 패키지 내보내기 대화 상자를 엽니다. 이 대화 상자를 사용하여 파일을 .SLDPKG 파일로 패키징합니다. 그리고 이 파일을 3DEXPERIENCE 원본 소유자에게 다시 보냅니다.
    삭제 작업 공간 폴더에서 전체 패키지를 삭제합니다.
