SpeedPak 인스턴스

참조된 하위 어셈블리를 수정하지 않고 하위 어셈블리에서 SpeedPak 인스턴스를 작성할 수 있습니다. SpeedPak 인스턴스는 최상위 어셈블리에 저장됩니다.

인스턴스를 오른쪽 클릭하고 SpeedPak SpeedPak 옵션 > SpeedPak 편집을 클릭하여 SpeedPak 인스턴스를 편집할 수 있습니다.

SpeedPak 인스턴스 삽입

모델에 어셈블리를 추가하여 SpeedPak 인스턴스를 작성할 수 있습니다.

SpeedPak 인스턴스를 삽입하려면:

  1. 모델을 열고 삽입 > 부품 > SpeedPak 인스턴스 삽입 을 클릭합니다.
    대규모 설계 검토 모드에서는 SpeedPak 인스턴스 삽입을 사용할 수 없습니다.
  2. PropertyManager에서 삽입할 어셈블리를 선택하고 옵션을 지정합니다.
  3. 다음 을 클릭하여 SpeedPak PropertyManager를 열고 SpeedPak 옵션을 지정합니다.

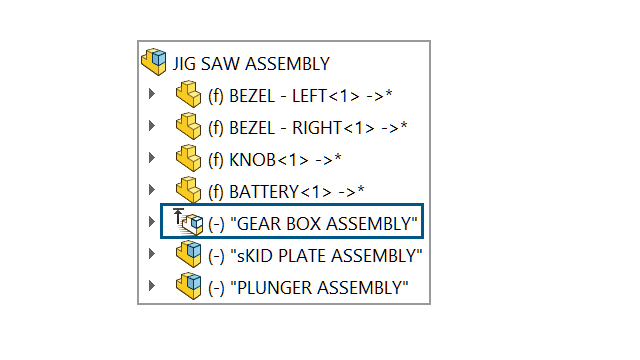

    FeatureManager® 디자인 트리에 SpeedPak 인스턴스 가 나타납니다.

SpeedPak 인스턴스 작성

모델에 있는 하위 어셈블리에서 SpeedPak 인스턴스를 작성할 수 있습니다.

SpeedPak 인스턴스를 작성하려면:

  1. 하위 어셈블리가 있는 모델을 엽니다.
  2. 하위 어셈블리를 마우스 오른쪽 버튼으로 클릭하고 SpeedPak 옵션을 클릭합니다.
  3. 옵션 선택: 메이트된 SpeedPak 작성 또는 그래픽 SpeedPak 작성을 선택합니다.
  4. 메시지가 표시되면 최상위 어셈블리에 SpeedPak 인스턴스 작성을 선택합니다.
    FeatureManager 디자인 트리에 SpeedPak 인스턴스 가 나타납니다.

SpeedPak 인스턴스와 모체 하위 어셈블리 간 전환

SpeedPak 인스턴스와 모체 하위 어셈블리 사이를 전환하려면:

  1. FeatureManager 디자인 트리에서 SpeedPak 인스턴스 를 오른쪽 클릭하고 SpeedPak 옵션 > SpeedPak을 모체로 설정을 클릭합니다.
  2. 옵션: SpeedPak 인스턴스로 다시 전환하려면 하위 어셈블리를 오른쪽 클릭하고 SpeedPak 옵션 > SpeedPak 사용을 클릭합니다.
