그리기 순서

그리기 순서 명령에는 특정 도면요소 유형에 맞게 조정된 옵션이 있습니다. 이 옵션을 사용하면 주석 표시 여부를 더욱 효율적으로 제어할 수 있어서, 설계 프로세스가 더욱 간소화됩니다.

옵션은 다음 장점을 제공합니다.
  • 향상된 선명도. 치수와 주석과 같은 중요한 설계 요소가 시각 계층 구조에 표시되도록 합니다.
  • 효율적인 워크플로. 도면층을 세밀하게 제어하여 여러 요소의 가시성을 효율적으로 관리함으로써, 수동 조정에 소요되는 시간을 줄일 수 있습니다.
  • 향상된 정밀도. 특정 요소를 앞으로 가져오고 다른 요소는 뒤로 보내서 CAD 설계의 정밀도를 높입니다.
옵션 설명
주석을 앞으로 가져오기; 텍스트, 치수, 지시선을 포함한 모든 주석 요소를 설계의 맨 앞으로 가져옵니다.

주석을 전경에 통합하면 중요한 정보의 커뮤니케이션을 향상시키고, 설계 주석의 가독성을 높이고, 측정을 더 잘 이해하고, 검토와 프레젠테이션 프로세스를 단순화할 수 있습니다.

더욱 정확하고 시각적으로 매력적이며 효과적인 도면을 작성하는 동시에 효율적인 협업과 커뮤니케이션을 촉진할 수 있습니다.

해치를 뒤로 보내기 해치를 배경으로 밀어서 기본 도면요소를 선명하게 볼 수 있습니다.

이 기능은 해치 패턴이 설계의 명확성과 이해성을 방해할 때 유용하며, 더욱 명확한 도면뷰를 제공합니다.

참조를 뒤로 보내기 배경에 대한 참조를 뒤로 밀어서 기본 설계 요소의 가시성을 최적화합니다.

이를 통해 주요 부품에 집중할 수 있으므로, 설계 프로세스에서 효율성과 정확성이 향상됩니다.

사용자가 상업용 건물에 대한 자세한 평면도를 가지고 있다고 가정합니다. 이 프로젝트는 여러 치수, 주석, 그래픽 요소를 포함하므로, 명확성과 정밀성을 위해 도면층과 가시성이 매우 중요합니다.

맨 앞으로 가져오기와 맨 뒤로 보내기 옵션을 사용하면 도면층을 더욱 효율적으로 제어할 수 있습니다. 치수, 지시선, 텍스트, 주석을 앞으로 가져오고, 해치, 도면, 이미지를 DGNPDF 형식으로 뒤로 보낼 수 있습니다.

TEXTTOFRONT, HATCHTOBACK 또는 REFERENCETOBACK 명령에 액세스하려면:

다음과 같이 합니다.

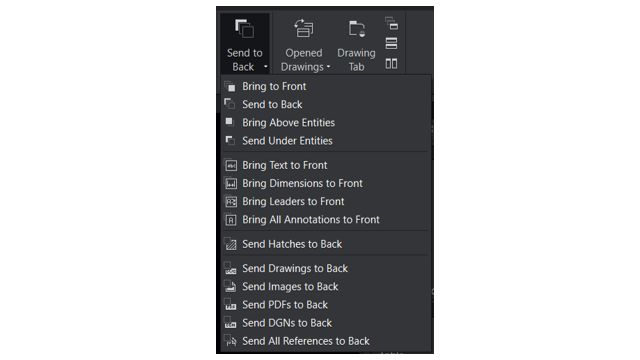

리본 메뉴
보기 > 순서 > 문자를 앞으로 가져오기 도구 > 표시 순서 > 주석을 앞으로 가져오기 > 텍스트만
보기 > 순서 > 치수를 맨 앞으로 가져오기 도구 > 표시 순서 > 주석을 앞으로 가져오기 > 치수만
보기 > 순서 > 지시선을 맨 앞으로 가져오기 도구 > 표시 순서 > 주석을 앞으로 가져오기 > 지시선만
보기 > 순서 > 모든 주석을 앞으로 가져오기 도구 > 표시 순서 > 주석을 앞으로 가져오기 > 모든 주석 도면요소
보기 > 순서 > 해치를 뒤로 보내기 도구 > 표시 순서 > 해치를 뒤로 보내기
보기 > 순서 > 도면을 뒤로 보내기 도구 > 표시 순서 > 참조를 뒤로 보내기 > 도면만
보기 > 순서 > 이미지를 뒤로 보내기 도구 > 표시 순서 > 참조를 뒤로 보내기 > 이미지만
보기 > 순서 > PDF를 뒤로 보내기 도구 > 표시 순서 > 참조를 뒤로 보내기 > PDF만
보기 > 순서 > DGN을 뒤로 보내기 도구 > 표시 순서 > 참조를 뒤로 보내기 > DGN만
보기 > 순서 > 모든 참조를 뒤로 보내기 도구 > 표시 순서 > 참조를 뒤로 보내기 > 모든 참조 도면요소

Or

명령 창에 TEXTTOFRONT, HATCHTOBACK 또는 REFERENCETOBACK을 입력합니다.
