표준 BREP로 메시 BREP 변환

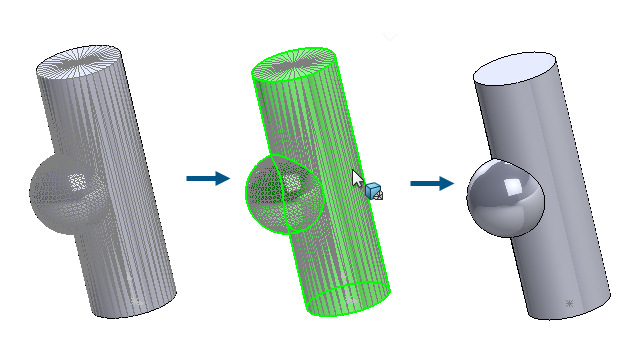

표준으로 메시 변환 도구를 사용하여 인식된 지오메트리가 있는 메시 BREP 면을 표준 BREP 면으로 변환할 수 있습니다.

이 기능은 인식된 지오메트리가 있는 메시 BREP 또는 하이브리드 메시 바디에 적용됩니다. 이 기능은 노이즈가 크지 않은 잘 정의된 평면, 원통형, 원추형 및 구형 지오메트리가 있는 메시에 가장 적합합니다.

장점: 표준 BREP 지오메트리는 메시 또는 하이브리드 지오메트리보다 기능적으로 더 완벽합니다.

인식된 면이 있는 메시 BREP를 표준 BREP로 변환하려면:

  1. 분할 및 인식된 면이 있는 메시 BREP 또는 하이브리드 메시 바디가 있는 모델을 엽니다.

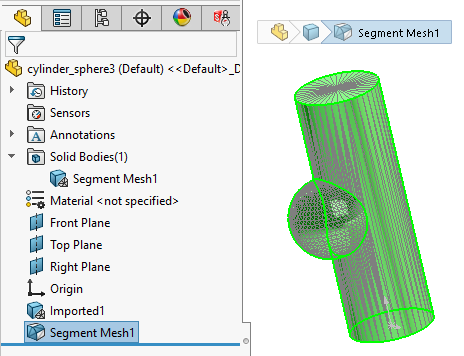

    이 메시된 모델은 원통형, 구형, 평면 면으로 분할되었습니다.

  2. 다음 중 하나를 수행합니다.
    • 바디를 마우스 오른쪽 버튼으로 클릭하고 표준으로 메시 변환 을 선택합니다.
    • 삽입 > 메시 > 표준으로 메시 변환 을 클릭합니다.
    • 메시를 표준으로 변환 (메시 모델링 CommandManager)을 클릭합니다.
  3. PropertyManager의 바디 선택 아래에서 분할된 인식된 메시 BREP 면을 표준 BREP 면으로 변환할 바디를 선택합니다.

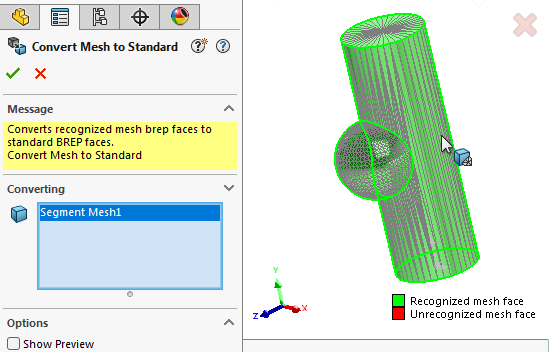

    색상은 인식되거나 인식되지 않는 면을 나타냅니다. 도구 > 옵션 > 시스템 옵션 > 색상 > 색상 개요 설정 에서 이러한 인식된 메시 면과 인식되지 않은 메시 면을 지정할 수 있습니다.

    이 전체 모델은 그래픽 영역의 오른쪽 하단에 있는 범례에 표시된 대로 녹색의 인식된 메시 면으로 표시된 하나의 표준으로 메시 변환 피처로 인식됩니다.

  4. 을 클릭하여 인식된 분할된 메시 BREP 면을 표준 BREP 면으로 변환합니다.

    변환된 표준 BREP 면은 FeatureManager® 디자인 트리에 표준 BREP로 변환 이름과 아이콘 과 함께 나타납니다.
