파트 분할 (2025 SP3)

추가 옵션을 사용하면 큰 파트에서 다면체를 선택할 때 파트 분할 기능을 사용자 정의할 수 있습니다.

면(또는 파트 수준보다 낮은 계층 구조의 모든 요소)에 표현을 할당할 수 없기 때문에 분할은 필수입니다. 하나의 파트에 여러 표현을 할당하려면 분할이 필요합니다.

파트 분할을 사용하면 다음을 수행할 수 있습니다.
  • 지오메트리를 더 쉽게 볼 수 있습니다. SOLIDWORKS Visualize는 기본 메시 구조를 더 정확하게 이해할 수 있도록 어두운 배경에 화면의 모든 파트를 실선으로 렌더링합니다.

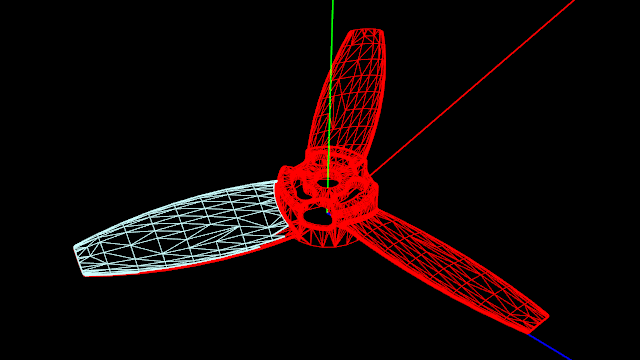

  • 분할할 파트를 지정합니다. 분할 메시의 미리보기를 파란색 와이어프레임으로 표시하고 파트를 빨간색 와이어프레임으로 분할하여 표시합니다. 파트 분할 화면에 없는 모든 파트는 희미한 실선으로 표시됩니다.
  • 지정된 도구를 사용하면 면 선택을 더 정교하게 제어할 수 있습니다. 다면체 또는 페인트 브러시 모드를 지정하여 면을 선택할 수 있습니다.
파트 분할 방법:
  1. 다음 중 하나를 수행합니다.
    • 도구 > 파트 분할을 클릭합니다.
    • 뷰포트나 팔레트에서 파트를 마우스 오른쪽 버튼으로 클릭하고 편집 > 파트 분할을 클릭합니다.
    • CTRL+ALT+P를 누릅니다.
  2. 대화 상자에서 선택 모드를 지정합니다.
    옵션 설명
    다면체 분할할 파트 다면체를 클릭할 수 있습니다. 면 각도 공차를 조정하여 파트 공차를 지정합니다.

    다면체 모드에서 상자 선택을 사용할 수도 있습니다.
    페인트 브러시 클릭한 상태로 끌어서 분할할 여러 파트 다면체를 선택할 수 있습니다. 페인트 브러시 반경을 조정하여 선택 영역을 미세 조정합니다.
    활성 파트만 표시 전체 파트 대신 분할된 메시와 분할된 파트만 표시합니다. 나머지 지오메트리는 숨기거나 회색 실선으로 렌더링합니다.
  3. 뷰포트에서 면을 클릭하거나 선택 영역을 끌어 분할된 파트의 미리보기를 봅니다.

    분할된 메시가 파란색 실선으로 변경되고 분할된 파트가 빨간색 실선으로 바뀝니다.

  4. 선택 사항: Shift 키를 눌러 메시 선택에서 부분을 제거하거나 Ctrl 키를 눌러 메시 선택 영역에 부분을 추가합니다.
  5. 분할 실행을 클릭합니다.
