Import konturów części z aplikacji DELMIA

Dostępne tylko w wersji dla systemu Windows

Polecenie Importuj z Delmia umożliwia zaimportowanie pliku .xml wygenerowanego w aplikacji DELMIA do programu DraftSight w celu kontroli, modyfikacji i edycji konturów części.

Możliwe jest zapisanie rysunku DraftSight w postaci pliku .dxf i wykorzystanie go w obrabiarce CNC na potrzeby obróbki skrawaniem.

Importowanie plików DELMIA XML

Aby importować pliki DELMIA XML, należy:

  1. Wykonać jedną z następujących czynności:
    • Na wstążce, w sekcji Szkicowanie i adnotacje, kliknąć Importuj > DELMIA XML.
    • Wpisać XMLTODWG w wierszu poleceń.
  2. W oknie dialogowym Otwórz wybrać plik DELMIA.xml dla importu, a następnie kliknąć Otwórz.
  3. Opcjonalne: Może zostać wyświetlone ostrzeżenie dotyczące braku zgodności długości segmentu z uprzednio zdefiniowanym ustawieniem MINIMUMSEGLENGTH w pliku DSDelmiaConverterConfig.xml.
    To ostrzeżenie pojawia się tylko raz w sesji.

    Kliknąć OK, aby pominąć ostrzeżenie i dokończyć proces importu.

    Wszystkie błędy segmentu są zapisywane w pliku DSDelmiaLog.txt w lokalizacji C:\Users\username\AppData\Roaming\DraftSight.
  4. Po zakończeniu importu należy sprawdzić każdy rysunek pod kątem dokładności położenia i kształtu. Można zmodyfikować lub dodać takie elementy, jak linie, notatki tekstowe, wymiary i inne adnotacje.
  5. Kliknąć Plik > Zapisz jako, aby zapisać plik w formacie .dxf, który może przetworzyć obrabiarka CNC.

Modyfikowanie pliku Config.xml

Program DraftSight udostępnia plik config.xml, który można dostosować na potrzeby obróbki CNC.

Aby zmodyfikować plik config.xml:

  1. Przed dokonaniem jakichkolwiek zmian należy utworzyć kopię zapasową pliku config.xml.

    Plik ten, DSDelmiaConverterConfig.xml, jest przechowywany w katalogu C:\Users\username\AppData\Roaming\DraftSight.

  2. Użyć edytora tekstu do zmodyfikowania wartości przechowywanych w pliku DSDelmiaConverterConfig.xml.
    Element Definicja
    SMALLCURVEMINIMUMSEGLENGTH Jeżeli długość krzywej jest mniejsza niż SEGLENGTHTHRESHOLD * MINIMUMSEGLENGTH, użyć SMALLCURVEMINIMUMSEGLENGTH do przerwania krzywej. Ta edycja dodaje więcej segmentów do małej krzywej. W przeciwnym razie przerwane segmenty zostają zastąpione pojedynczą linią, a krzywa traci wierność.
    PRECISIONTOLERANCE Jeżeli różnica między wartościami współrzędnych jest mniejsza od tej wartości, są one uważane za równe.
    MAXIMUMRADIUS Maksymalny promień podczas konwersji łuku na linię.
    MINIMUMSEGLENGTH Minimalna długość każdego z segmentów podczas przerywania krzywej.
    MAXIMUMSAG Maksymalne odchylenie krzywej po cięciwie z przerwaną polilinią.

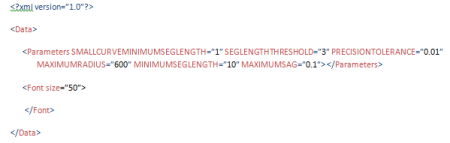

Poniższa ilustracja stanowi przykład elementów w pliku DSDelmiaConverterConfig.xml:
