Definiowanie poziomów

Polecenie BIMLevels służy do definiowania poziomów w widokach pionowych, takich jak poziomy i przekroje.

Na rysunkach BIM poziomy są elementami pomocniczymi, które wskazują wysokość pięter, fundamentów i dachu budynków.

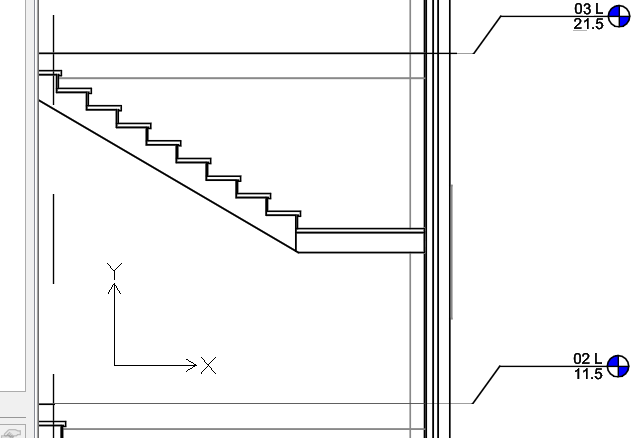

Przykład:

Poziom składa się z następujących elementów:

1. Segment centralny
2. Segment początkowy
3. Segment końcowy
4. Symbole (dymki)

Aby zdefiniować poziom, należy:

Uwaga: poziomy można dodawać tylko widoku poziomów i w przekrojach pionowych.

1. Wykonać jedną z następujących czynności:
   • Na wstążce kliknąć BIM > Adnotuj > Poziomy.
   • W menu kliknąć BIM > Poziomy.
   • Wpisać BIMLevels.
2. W obszarze graficznym określić pierwszy punkt poziomu.
3. Przesunąć kursor poziomo i określić drugi punkt poziomu.
4. W oknie poleceń wpisać nazwę poziomu i nacisnąć Enter.
5. W razie potrzeby powtórzyć kroki od 2 do 4, aby zdefiniować inne poziomy.

Dostosowywanie poziomów

Przy użyciu palety Właściwości można zmienić wygląd poziomów.

Można wykonać następujące czynności:

• Ukryć segmenty linii poziomu. Na przykład segment centralny.
• Pokazać lub ukryć symbole poziomu.
• Zmienić kolor, grubość i typ linii. Na przykład można użyć innego koloru do pokazania segmentu centralnego.

Dodatkowo można dostosować położenie symboli poziomu za pomocą punktów uchwytu. W przypadku zachodzących na siebie symboli poziomu, punkty uchwytu umożliwiają dostosowanie dymków.

Pokazywanie lub ukrywanie symboli poziomu:

Domyślnie symbole poziomu pojawiają się na obu końcach linii poziomu.

1. W obszarze graficznym określić poziom.
2. Na palecie Właściwości, w sekcji Widoczność należy wybrać Tak lub Nie, aby pokazać lub ukryć żądany symbol poziomu:
   • Symbol nr 1
   • Symbol nr 2

Przenoszenie poziomów:

1. W widoku poziomów lub przekroju pionowym wybrać poziom, który ma zostać przeniesiony.
2. Kliknąć i przeciągnąć poziom w nowe położenie.

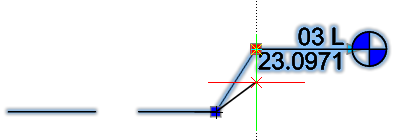

Odsuwanie linii poziomu od symbolu:

1. W widoku poziomów lub przekroju pionowym określić poziom, który ma zostać zmodyfikowany.

   Poziom zostaje wybrany i pokazują się punkty uchwytu.

2. Kliknąć i przeciągnąć punkt uchwytu w pobliże symbolu poziomu, aby przenieść ten symbol w żądane miejsce.
