Stosowanie działań szyku

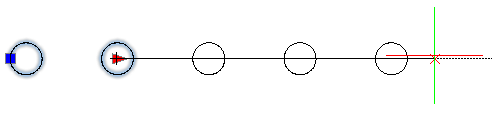

Działania Wzór umożliwiają kopiowanie elementów w kierunku określonym przez element. Określić odległość odsunięcia.

Działanie wzoru tworzy wzór w przypadku aktywowania działania w odniesieniu bloku niestandardowego, który wykorzystuje zestaw wyboru elementów we wzorze.

Działanie Szyk można zastosować do następujących elementów:

  • Liniowe.

  • Biegunowy.
  • XY.

Aby dodać działanie wzoru do definicji bloku niestandardowego:

  1. W Edytorze bloków wpisać polecenie CBActivityTool w wierszu polecenia.
  2. Określić opcję Wzór.
  3. W obszarze graficznym określić jeden z następujących elementów do skojarzenia z działaniem:
    • Liniowy
    • Biegunowy
    • XY
  4. Określić elementy do skojarzenia z działaniem i nacisnąć klawisz Enter.
  5. Określić odległość odsunięcia między kolumnami.
  6. W przypadku zastosowania działania wzoru do elementu XY określić odległość między wierszami.

    Ikona działania jest wyświetlana na określonym elemencie.

Tematy pokrewne

Stosowanie działań przenoszenia

Stosowanie działań skalowania

Stosowanie działań rozciągania

Stosowanie działań rozciągania biegunowego

Stosowanie działań obrotu

Stosowanie działań lustra

Temat nadrzędny

Stosowanie działań do elementów bloku niestandardowego
