Automatyczne spłaszczanie rysunków

Polecenie Rozłóż umożliwia automatyczne spłaszczanie rysunków.

Można spłaszczyć wszystkie elementy rysunku lub tylko ich wybrany podzestaw. Przykładowo, polecenie SmartSelect umożliwia wybranie zestawów elementów według kategorii.

Uwaga: Po spłaszczeniu, powstałe elementy 2D zachowują oryginalne warstwy, style linii i kolory.

Można wykonać następujące czynności:

• Utworzyć reprezentację 2D z modelu 3D

  Po spłaszczeniu widoku 2D lub 3D modelu 3D polecenie wykonuje rzutowanie określonych elementów 3D na bieżący plan wyświetlania. Widok modelu jest tworzony za pomocą elementów 2D.

• Poprawić rysunki o nieznanych współrzędnych Z

  Podczas pracy z rysunkiem można napotkać właściwości, takie jak grubość lub poziom, które nie są prawidłowo przedstawiane dla elementu 2D.

  Użyć jednego z następujących narzędzi, aby sprawdzić, czy na rysunku występują współrzędne Z:

  • Polecenia RollView
  • Nawigator widoku

Uwaga: Utrata dokładności może wystąpić w następujących przypadkach:

• Spłaszczanie bez ukrytych linii
• Spłaszczanie widoku perspektywicznego

Właściwości, które mogą dodać poziom lub współrzędną Z do elementu 2D:

Aby spłaszczyć rysunek z nieznanymi współrzędnymi Z, należy:

1. Wykonać jedną z następujących czynności:
   W menu kliknąć XtraTools > Modyfikuj > Rozłóż.
   Na wstążce kliknąć XtraTools > Modyfikuj > Rozłóż.
   • Na wstążce kliknąć Start > Narzędzia > Rozłóż.
   • Wpisać Flatten.
2. Wybrać na rysunku wszystkie elementy, których współrzędna Z jest inna niż 0.

Alternatywnie można użyć polecenia SmartSelect, aby wybrać elementy o różnych współrzędnych Z.

3. Nacisnąć klawisz Enter.
4. Aby określić, czy ukryte linie mają być usuwane, wpisać Yes (Tak) lub No (Nie).

   Rysunek zostanie spłaszczony. Wszystkie współrzędne Z wynoszą 0.

Przykład:

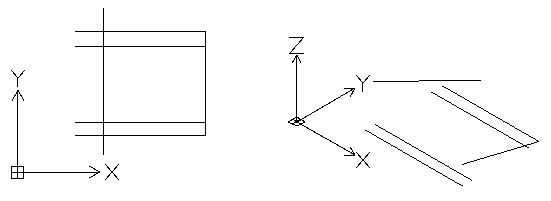

Widok z góry rysunku pozornie 2D	Widok 3D przedstawia elementy ze współrzędną Z

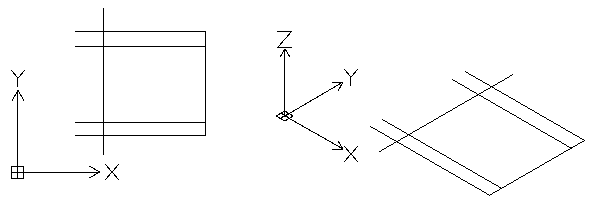

Spłaszczony widok z góry	Widok 3D przedstawia, że wszystkie elementy znajdują się na tej samej płaszczyźnie

Aby spłaszczyć widok 3D modelu, należy:

1. W obszarze graficznym skonfigurować odpowiedni widok 3D. Użyć polecenia Views.
2. Wykonać jedną z następujących czynności:
W menu kliknąć XtraTools > Modyfikuj > Rozłóż.
Na wstążce kliknąć XtraTools > Modyfikuj > Rozłóż.
• Na wstążce kliknąć Start > Narzędzia > Rozłóż.
• Wpisać Flatten.
3. Wybiera wszystkie elementy na rysunku.

   Alternatywnie można użyć polecenia SmartSelect, aby wybrać elementy do spłaszczenia.

4. Nacisnąć klawisz Enter.
5. Aby określić, czy ukryte linie mają być usuwane, wpisać Yes (Tak) lub No (Nie).

Widok 3D zostanie spłaszczony na bieżącą płaszczyznę wyświetlania. Reprezentacja 2D jest tworzona za pomocą elementów 2D.

Przykład:

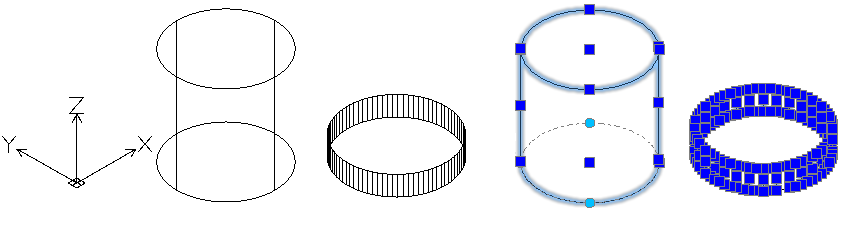

Walec i okrąg z grubością

Widok 3D modelu	Spłaszczony widok 3D

Dostęp

Polecenie: Spłaszcz
