Możemy określać właściwości dla istniejących tabel otworów.
Aby otworzyć menedżera właściwości PropertyManager Edycja tabeli otworów, wykonać jedną z następujących czynności:
- Kliknąć i przenieść ikonę tabeli
w lewym górnym rogu tabeli.
- Kliknąć prawym przyciskiem myszy gdziekolwiek w tabeli i wybrać Właściwości.
- Kliknąć prawym przyciskiem myszy tabelę w drzewie operacji FeatureManager i wybrać Właściwości.
Pozycja tabeli
Nieruchomy narożnik kontroluje kierunek, w którym tabela powiększa się przy dodawaniu nowych kolumn lub wierszy.
Ustawia Nieruchomy narożnik na:
|
Lewy górny
|
Nowe kolumny są dodawane po prawej stronie a nowe wiersze są dodawane poniżej punktu zakotwiczenia.
|
|
Prawy górny
|
Nowe kolumny są dodawane po lewej stronie a nowe wiersze są dodawane poniżej punktu zakotwiczenia.
|
|
Lewy dolny
|
Nowe kolumny są dodawane po prawej stronie a nowe wiersze są dodawane powyżej punktu zakotwiczenia.
|
|
Prawy dolny
|
Nowe kolumny są dodawane po lewej stronie a nowe wiersze są dodawane powyżej punktu zakotwiczenia.
|
|
Przyłącz do punktu zakotwiczenia
|
Przyłącza określony narożnik do kotwicy tabeli.
|
Opcja Nieruchomy narożnik nie jest dostępna przy pierwszym utworzeniu tabeli. Jeżeli tabela jest zakotwiczona przy utworzeniu, nieruchomy narożnik jest automatycznie wybrany w arkuszu rysunku w kwadrancie najbliższym do kotwicy tabeli.
Kolejność metek
Służy do wyboru metody określania kolejności, w której otwory są oznaczane metkami.
| XY |
Używa współrzędnych X-Y, aby uporządkować metki najbliższe wybranej bazie pomiarowej. |
| Najkrótsza ścieżka narzędzia |
Używa najmniejszej długości pomiędzy wszystkimi otworami o tym samym rozmiarze i porządkuje metki wzdłuż tej ścieżki. |
| Promieniowo |
Porządkuje metki promieniowo dla części obrabianych lub skrawanych. |
Typ metki
| A, B, C... |
Używa etykiet z metkami alfanumerycznymi. W przypadku metek alfanumerycznych, przedrostek alfabetyczny oznacza specyficzny rozmiar otworu a numer oznacza wystąpienie. Ustawić znak początkowy w polu Zacznij. |

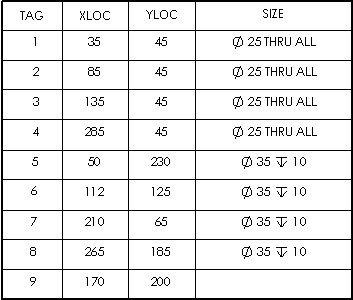

| 1, 2, 3 |
Używa etykiet z metkami numerycznymi. Ustawić numer początkowy w polu Zacznij. |
| Ręcznie |
Pozwala zdefiniować wiele niestandardowych przedrostków metek. |
Odpowiadające notatki w widoku zmieniają się wraz z tabelą.
|
|
A, B, C...
|
|
|
1, 2, 3...
|
Schemat
|

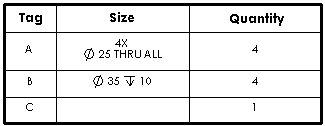

Połącz takie same metki
|
Łączy wiersze z otworami o tym samym wzorze co łączy również otwory tych samych rozmiarach. Kolumny wartości lokalizacji są usunięte. Opcja ta usuwa kolumny lokalizacji LOK X i LOK Y.
|
|

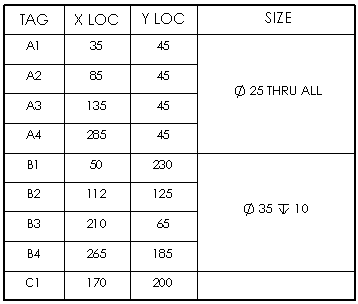

Połącz takie same rozmiary
|
Opcja dostępna tylko jeżeli wyczyszczono Połącz takie same metki. Łączy komórki dla otworów o tym samym rozmiarze. Kolumny wartości lokalizacji pozostają.
|
|
Pokaż ANSI cale literowe i numeryczne rozmiary wierteł
|
Wyświetlanie otworów utworzonych za pomocą narzędzia Kreator otworów o takich samych rozmiarach, jakie są zapisane w obszarze Specyfikacje otworu w narzędziu Kreator otworów, np. A lub #40.
|
Wyświetlanie rozmiarów w tabelach otworów można przełączyć przez zaznaczenie lub usunięcie zaznaczenia tej opcji.
Precyzja lokalizacji otworu
Możemy określić liczbę znaczących cyfr dla wartości lokalizacji otworu.
Widoczność
Możemy ukryć którekolwiek lub wszystkie z następujących:
-
Ukryj wskaźnik początku układu współrzędnych
-
Ukryj środki otworów
-
Ukryj metki otworów
Obramowanie
|
Granica pola |
Ustawia grubość linii dla zewnętrznej granicy tabeli. |
|
Granica siatki |
Ustawia grubość linii dla wewnętrznych linii siatki w tabeli. |
Wymiary w dwóch jednostkach
Należy wybrać Wymiary w dwóch jednostkach, aby wyświetlić wymiary w dwóch jednostkach.
Pokaż jednostki. Należy wybrać, aby wyświetlić jednostki.
Warstwa
W rysunkach z nazwanymi warstwami, należy wybrać warstwę. Tabela przyjmuje kolor warstwy.
Format tekstu
| Wszystko wielkimi literami |
Zaznaczyć, aby określić, że wszystkie znaki w tabeli mają być pisane wielkimi literami. |
