Lewy panel okna SOLIDWORKS zarządza projektami części i złożeń, arkuszami rysunków, właściwościami, konfiguracjami i aplikacjami dodatków. Menedżer poleceń CommandManager zapewnia dostęp do narzędzi SOLIDWORKS.
Drzewo operacji FeatureManager®
Nazwy operacji są wyświetlane w drzewie operacji FeatureManager z góry na dół w kolejności, w jakiej zostały utworzone, chyba że zmieniona zostanie ich kolejność. (Operacje mogą być uważane za komponenty części.)
Drzewo operacji FeatureManager w złożeniach wyświetla komponenty (części lub podzespoły i ich operacje), folder Wiązania i operacje złożenia.
W rysunkach drzewo operacji FeatureManager zawiera ikonę dla każdego arkusza. Pod każdym arkuszem znajdują się ikony dla formatu arkusza i każdego widoku. Pod każdym widokiem znajdują się części i złożenia należące do widoku.

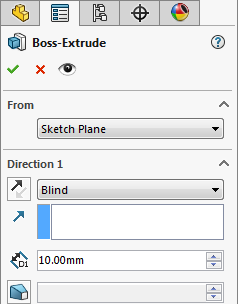

Menedżer właściwości PropertyManager
Większość narzędzi szkicu, operacji i rysunku w SOLIDWORKS jest otwierane w menedżerze właściwości PropertyManager w panelu z lewej strony. Menedżer właściwości PropertyManager wyświetla właściwości elementu lub operacji, abyśmy mogli określić właściwości bez użycia okna dialogowego zasłaniającego obszar graficzny.
Konfiguracje
W menedżerze konfiguracji ConfigurationManager: karta Rodzina CAD i karta menedżera konfiguracji ConfigurationManager można tworzyć, wybierać i wyświetlać wiele konfiguracji części i złożeń.
DimXpertManager
Menedżer DimXpertManager wyszczególnia operacje tolerancji zdefiniowane przez DimXpert Wymiarów dla części. Wyświetla on również narzędzia DimXpert Wymiarów używane do wstawiania wymiarów i tolerancji do części. Można importować te wymiary i tolerancje do rysunków.
Menedżer wyświetlania DisplayManager
Menedżer wyświetlania DisplayManager wyszczególnia i umożliwia dostęp do edycji wyglądów, kalkomanii, scen, oświetlenia i kamer, które są zastosowane w bieżącym modelu.
Wyświetlanie menedżerów

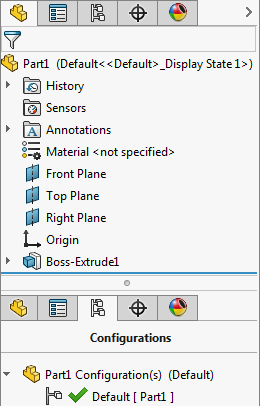

Można przełączać pomiędzy drzewem operacji FeatureManager, menedżerem właściwości PropertyManager, menedżerem konfiguracji ConfigurationManager: Rodzina CAD, menedżerem konfiguracji ConfigurationManager, menedżerem DimXpertManager i menedżerem wyświetlania DisplayManager poprzez klikanie kart na górze lewego okienka w oknie oprogramowania SOLIDWORKS. Możemy podzielić panel i wyświetlać więcej niż jednego menedżera lub wielokrotne kopie jednego menedżera.
Z poziomu menedżera właściwości PropertyManager można rozwinąć część w oknie graficznym, aby równocześnie przeglądać wysuwane drzewo operacji FeatureManager.
