Widoki lustrzane rysunków

Istnieje możliwość wyświetlania modelu w stosunku do modelu oraz uprzednio zdefiniowanych widoków jako widoków lustrzanych bez tworzenia komponentów lustra. Widoki rzutowane i inne widoki wyprowadzone używają stanu lustra ze swoich widoków rodzica.

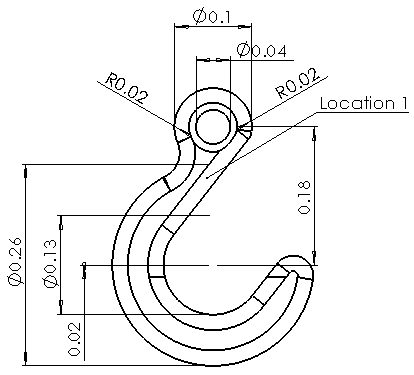

Oryginalny widok

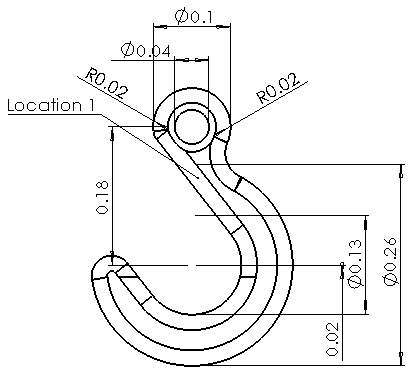

Widok lustrzany

Aby dokonać odbicia lustrzanego widoków rysunków:

  1. W rysunku wybrać widok modelu, widok w stosunku do modelu lub uprzednio zdefiniowany widok rysunku.
  2. W menedżerze właściwości PropertyManager, w obszarze Lustro, wybrać Widok lustrzany.
  3. W obszarze Widok lustrzany wybrać Poziomy lub Pionowy.
  4. Kliknąć .
