Menedżer właściwości PropertyManager Sfazowanie

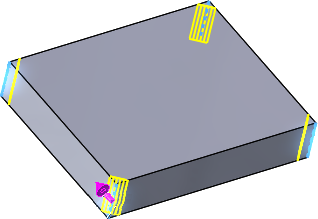

Można przypiąć menedżera właściwości PropertyManager, aby zastosować wiele sfazowań o identycznych lub różnych parametrach do poszczególnych obiektów. Operacje sfazowania mogą być również różnego typu. Pinezka jest dostępna dla wszystkich pięciu typów sfazowań. Podczas sesji oprogramowanie zachowuje ustawienia w pozycjach Elementy do sfazowania, Parametry sfazowaniai Opcje sfazowania.

Typ sfazowania

	Kąt odległość	Pozwala określić odległość i kąt w menedżerze właściwości PropertyManager Sfazowanie lub w obszarze graficznym. Pojawi się uchwyt zwrócony w kierunku, w którym mierzona jest odległość. Wybrać uchwyt, aby odwrócić kierunek, lub kliknąć Odwróć kierunek.
	Odległość odległość	Wybrać krawędzie lub ściany brył. W obszarze Parametry sfazowania wybrać metodę sfazowania do wprowadzania wartości asymetrycznych dla obu odległości po każdej stronie wybranych krawędzi sfazowania lub symetrycznych, aby określać jedną wartość.
	Wierzchołek	Należy podać wartości dla trzech odległości po każdej stronie wybranego wierzchołka lub kliknąć Jednakowa odległość i podać jedną wartość.
	Odsunięta ściana	Sfazowania odsuniętej ściany są rozwiązywane poprzez odsunięcie ścian w pobliżu wybranych krawędzi. Oprogramowanie oblicza punkt przecięcia odsuniętych ścian, a następnie oblicza normalną od tego punktu do każdej ściany, aby utworzyć sfazowanie. Metoda ta zapewnia przewidywalne wyniki podczas fazowania pomiędzy ścianami nieplanarnymi. Sfazowania odsuniętych ścian mogą indywidualnie zmieniać kierunek w zależności od krawędzi oraz obsługują fazowania całych operacji i geometrii powierzchni. Obliczenie przesunięcia sfazowania Zastosowane sfazowanie
	Ściana-ściana	Miesza nieprzyległe, nieciągłe ściany. Sfazowania ściana-ściana mogą tworzyć sfazowania symetryczne, asymetryczne, linii granicznej i szerokości cięciwy. Wybrano Zestaw ścian 1 oraz Zestaw ścian 2 Sfazowanie ściana-ściana

Elementy do sfazowania

Opcje różnią się w zależności od typu sfazowania. Wybrać odpowiednie elementy do sfazowania.

	Krawędzie, ściany i pętle Krawędzie, ściany, operacje i pętle
	Wierzchołek do sfazowania
	Krawędzie do sfazowania
	Zestaw ścian 1 i Zestaw ścian 2
	Pokaż pasek narzędzi wyboru (dostępny dla typów Kąt odległość, Odległość odległość i Sfazowania odsuniętej ściany)	Pokazuje/ukrywa paski narzędzi akceleratora wyboru.
	Styczne rozejście się	Rozciąga sfazowanie do ścian lub krawędzi, które są styczne do wybranego elementu.
	Wybrać tryb podglądu.	Wybrać Pełny podgląd, Częściowy podgląd lub Bez podglądu.

Napraw brakujące odniesienia

Podczas edycji operacji sfazowania, które mają błędy, wszystkie brakujące odniesienia są wyświetlane na górze pola Elementy do sfazowania w menedżerze właściwości PropertyManager.

Parametry sfazowania

Opcje różnią się w zależności od typu sfazowania. Ustawić odpowiednie parametry.

	Zmień kierunek
	Metoda sfazowania	Należy wybrać jedną z poniższych opcji: Symetrycznie Asymetryczna Szerokość cięciwy Tworzy sfazowanie ściana-ściana w odległości cięciwy ustawionej dla szerokości. Linia graniczna Ustawia granicę dla sfazowania ściana-ściana. Przy pojedynczej linii granicznej sfazowanie jest symetryczne. Można wybrać wiele linii granicznych. Linie graniczne określają łączenie pomiędzy ścianami. Wiele linii granicznych może tworzyć asymetryczne sfazowania. Wybrać jedną lub dwie linie graniczne do kontrolowania kształtu sfazowania.
	Odległość sześciokąta
	Kąt
	Jednakowa odległość	Stosuje pojedynczą wartość dla odległości od wierzchołka. Ustawić Odległość .
	Odległość odsunięcia
	Sfazowanie o wielu odległościach	Dostępne dla fazowania odsuniętej ściany z parametrem Symetryczne. Wybrać wiele elementów, a następnie poddać edycji objaśnienia Odległość w celu uzyskania wartości.

Parametry częściowej krawędzi

Można tworzyć częściowe sfazowania odsuniętej ściany poprzez określenie długości wzdłuż krawędzi modelu.

Opcje sfazowania

Wybierz przez ściany	Pozwala na wybieranie krawędzi przez ściany, które ukrywają krawędzie.
Zachowaj operacje	Zachowuje operacje, takie jak wycięcia lub wyciągnięcia, które w przeciwnym razie zostałyby usunięte podczas stosowania sfazowania. Oryginalna część Pole wyboru Zachowaj operacje odznaczone Pole wyboru Zachowaj operacje zaznaczone
Punkt pomocniczy	Rozwiązuje problem niejednoznacznego wyboru kiedy może nie być jasne, w którym miejscu powinno nastąpić łączenie ścian. Kliknąć w obszarze Wierzchołek punktu pomocniczego, a następnie kliknąć wierzchołek po stronie, gdzie ma powstać sfazowanie ściana-ściana. Sfazowanie zostanie utworzone w miejscu bliższym punktowi pomocniczemu.
